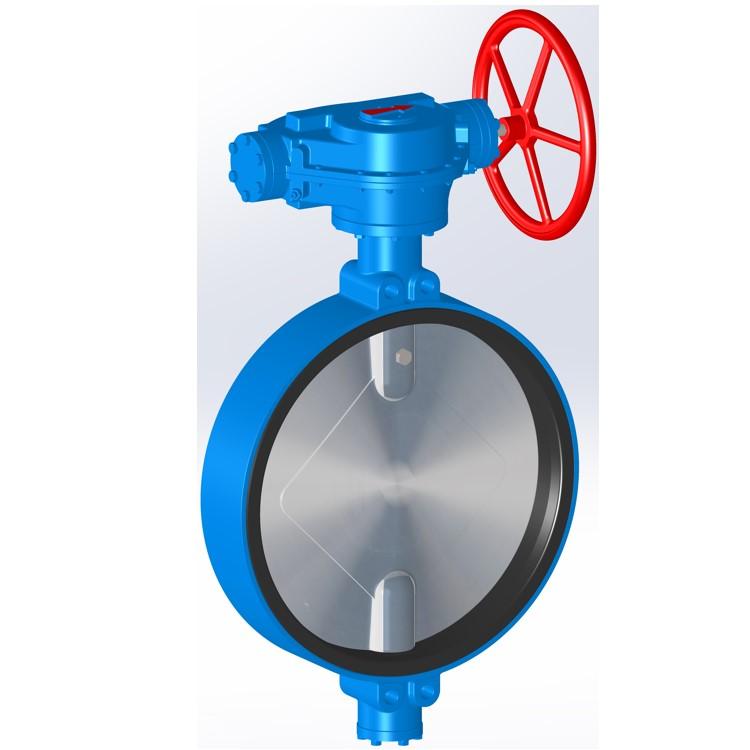

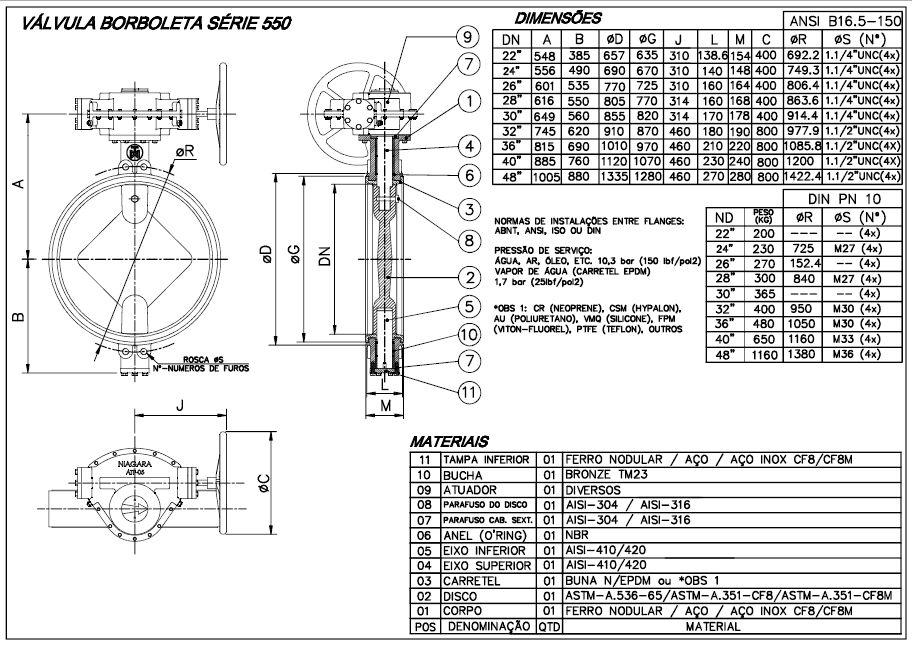

Fig 550 - Válvula borboleta tipo wafer - 24" - 48"

Padrão ISO 5211 - permite intercambialidade de atuadores em campo
Válvulas borboleta, tipo "Wafer", para montagem entre flanges ABNT-PB-15, ANSI-B16.5, classe 150 ou DIN-ND.10. Na falta de indicação, o fornecimento normal é para montagem entre flanges ANSI-B16.5, classe 150.
Carretel de vedação exceto no tamanho DN 1200, no qual é vulcanizado no corpo.
Eixo apoiado em buchas, com vedação tipo anel "O".
Fornecidas nos tamanhos DN 600 (24") até DN 1200 (48").
Válvulas DN 600 e maiores devem ser montadas com o eixo na posição horizontal.
