O que é um Golpe de Ariete (ou Water Hammer em inglês)?

É um surto de pressão ou onda de pressão causado quando um fluído em movimento é forçado a parar ou mudar de direção repentinamente.  Essa onda de pressão se desloca pela tubulação na velocidade do som no fluido e as sobrepressões podem alcançar de 5 a 10 vezes a pressão da linha. Quanto mais rápido o fluido for parado, maior será o golpe de ariete.

 Quais são algumas causas de Golpe de Ariete?

 O fechamento ou abertura rápido de válvulas:

• Válvulas manuais operadas de forma brusca;
• Válvulas automáticas com tempo de fechamento curto.

 A partida ou parada súbita de bombas:

• Parada de emergência;
• Falta de energia elétrica;
• Ausência de sistemas de partida e parada controlada da bomba (soft-start).

 Projeto inadequado do sistema hidráulico:

• Velocidades elevadas do fluido;
• Tubulações muito longas sem dispositivo de alívio;
• Falta de amortecedor hidráulico.

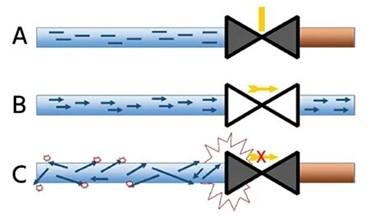

 Fig. 1 – A= Sem fluxo     B= Fluxo normal     C= Fechamento rápido causando golpe de ariete

Como saber se está ocorrendo golpe de ariete?

 A identificação de golpe de ariete pode ser por sinais audíveis, evidências físicas e por instrumentação.

 Sinais audíveis:

• Ruídos metálicos, estalos ou batidas na tubulação;
• Vibrações anormais em linhas e equipamentos;
• Movimentação visível da tubulação.

Evidências Físicas:

• Vazamentos recorrentes em juntas e flanges;
• Trincas em soldas e emendas;
• Suportes e ancoragens soltando com frequência;
• Falhas prematuras de válvulas.

Instrumentação:

• Picos de pressão em manômetros ou transmissores;
• Oscilações rápidas de pressão em registradores de dados.

Efeitos do Golpe de Ariete nos equipamentos.

O principal problema é o dano mecânico ao equipamento, tubulação e estrutura civil.

Válvulas:

• Deformação ou quebra dos discos ou obturadores de válvulas borboleta;
• Rompimento do corpo principal da válvula;
• Danos em sedes metálicas ou de elastômero (borracha, ptfe, etc..);
• Desalinhamento de eixo;
• Falhas transmitidas para os atuadores pneumáticos, elétricos ou hidráulicos.

Bombas:

• Rompimento do corpo da bomba;
• Danos nos selos mecênicos e mancais.

Tubulações:

• Rompimento por sobrecarga de pressão;
• Vazamento em flanges, roscas e conexões.

Suporte e estruturas:

• Deslocamento axial da tubulação;
• Quebra de suportes fixos e guias;
• Danos em chumbadores e bases de concreto;
• Transmissão de vibrações para as estruturas civis.

Exemplos dos efeitos de golpe de ariete:

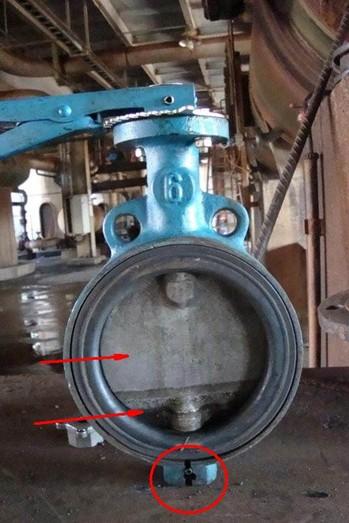

Válvula borboleta que teve o corpo inferior rompido por golpe. Provavelmente vapor e água misturado.

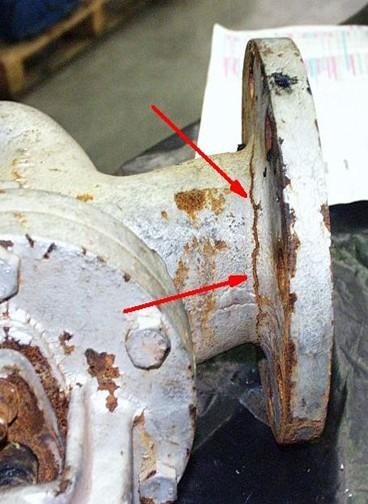

Válvula globo que teve o corpo trincado por golpe de ariete

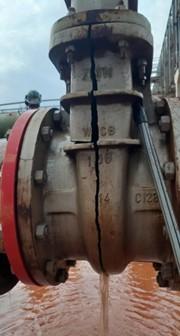

Válvula gaveta que teve o corpo rachado por golpe de ariete e perda total do fluído

Prevenção ou Correção do Golpe de Ariete

 Os golpes de ariete podem ser prevenidos e corrigidos por:

• Abertura e fechamento lento das válvulas, inclusive as atuadas.
• Usar válvulas de retenção de fecho rápido.
• Drenar o condensado das linhas de vapor antes de partir (Usar purgadores de vapor).
• Usar um diâmetro de tubo maior para reduzir a velocidade.
• Ter acumuladores, tanques de expansão, tanques de compensação e válvulas de alívio;
• Análise dos transientes hidráulicos por software.

Conclusão

O golpe de aríete é um fenômeno frequentemente subestimado, mas com potencial de causar danos severos e custos elevados em sistemas industriais. Seus efeitos atingem não apenas as válvulas, mas todo o conjunto hidráulico: equipamentos, tubulações, suportes e estruturas civis.

Uma abordagem preventiva envolve:

• Um projeto hidráulico adequado;
• Seleção correta de válvulas;
• Boas práticas operacionais;
• Análise técnica dos transientes hidráulicos (mudanças de pressão causadas por mudanças de velocidade).

O controle do golpe de aríete é uma questão de segurança operacional e longevidade dos ativos industriais.
