COMO ENCOMENDAR:

a) Selecionar o figura (500)
b) Selecionar o material construtivo
c) Selecionar o material da sede
d) Especificar a área efetiva do orifício
e) Especificar a pressão máxima de ajuste
e) Selecionar tamanho de entrada e saída
e) Especificar a conexão
e) Selecionar o capuz

Exemplo de válvula selecionada: 51431231E

5 = fig 500

1 = Aço inox 304

4 = Sede Viton

3 = Área efetiva do orifício - 0,110 pol²

1 = Pressão máxima de ajuste -  1500 psig

2 = Tamanho entrada - 3/4"

3 = Tamanho sáida -  1"

1 = Conexão - MNPT x FNPT

E = Capuz -  E

MATERIAL DE CONSTRUÇÃO

1 - Aço Inox 304
2 - Total Aço Inox 316
3 - Outros sob consulta

SEDE

1 - Metal
2 - Silicone
3 - Buna N
4 - Viton
5 - E.P.
6 - Neoprene
7 - Outros sob consulta

ÁREA EFETIVA DO ORIFÍCIO

1 - 0,015 pol²
2 - 0,074 pol²
3 - 0,110 pol²
4 - 0,196 pol²
5 - 0,307 pol²
6 - 0,503 pol²
7 - 0,785 pol²

PRESSÃO MÁXIMA DE AJUSTE

1 - 1500 psig
2 - 2500 psig
3 - 5000 psig

TAMANHO (ENTRADA / SAÍDA)

1 - 1/2" / 1/2"
2 - 3/4" / 3/4"
3 - 1" / 1"
4 - 1 ¼" / 1 ¼"
5 - 1 ½" / 1 ½"
6 - 2" / 2"
7 - 2 ½" / 2 ½"

CONEXÃO

1 - MNPT x FNPT
2 - FNPT x FNPT
3 - BSPM x BSPF
4 - BSPF x BSPF
5 - 150# x 150# RF
6 - 300# x 150# RF
7 - 600# x 150# RF
8 - 900# x 150# RF
9 - 1500# x 150# RF
10 - 2500# x 150# RF
11 - Outros sob consulta

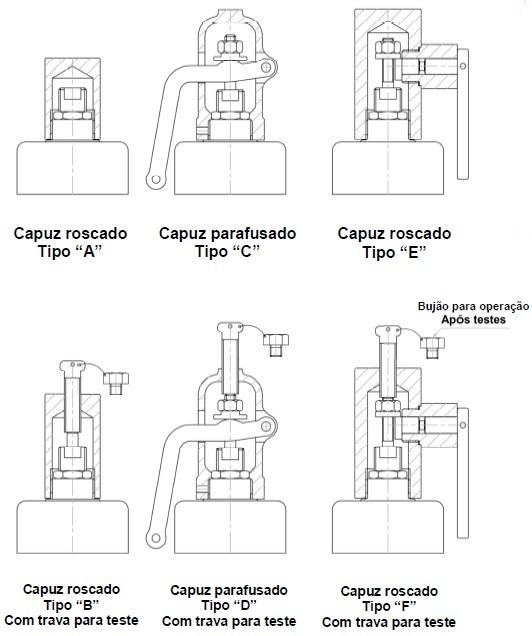

CAPUZ

NOTAS

1 - Máxima pressão de ajuste em serviço com vapor de água é 70 bar g
