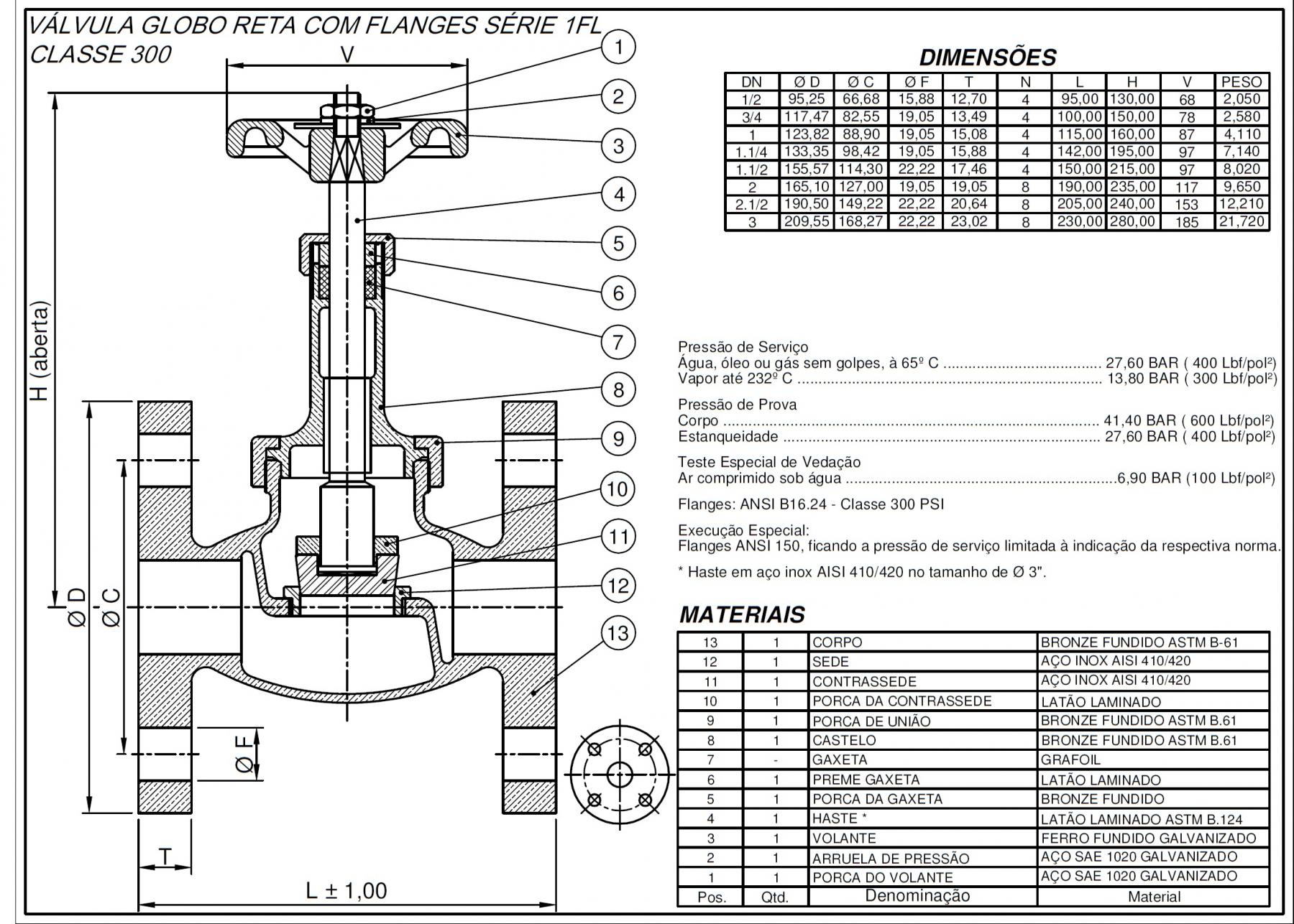

Fig 1 FL - Válvula globo bronze classe 300 flange ANSI - disco e anel em aço inox

Válvula globo de bronze, com rosca, com anel e disco de aço inoxidável.
Castelo de união cônica, sem junta.
Fecho cônico - tipo plug até 1" e semiplug nas maiores.
Anel roscado no corpo, substituível.
Reengaxetáveis sob pressão, quando totalmente abertas.
Dimensões pelo padrão MSS-SP-80
Execuções especiais: Flanges conforme padrão ANSI classe 150lbs ou DIN ND16
Pressão de prova:
Estanqueidade 34,0 bar (500 lbf/pol2).
Corpo 62,1 bar (900 lbf/pol2).
Teste Especial de vedação - 6,9 bar (100 lbf/pol2) de ar comprimido, sob água, quando solicitado.

Pressão de Serviço

Vapor, até 288oC

20,7 bar (300 lbf/pol2)

WOG - Água, óleo ou gás, sem golpes, a 65oC

34,5 bar (500 lbf/pol2)
