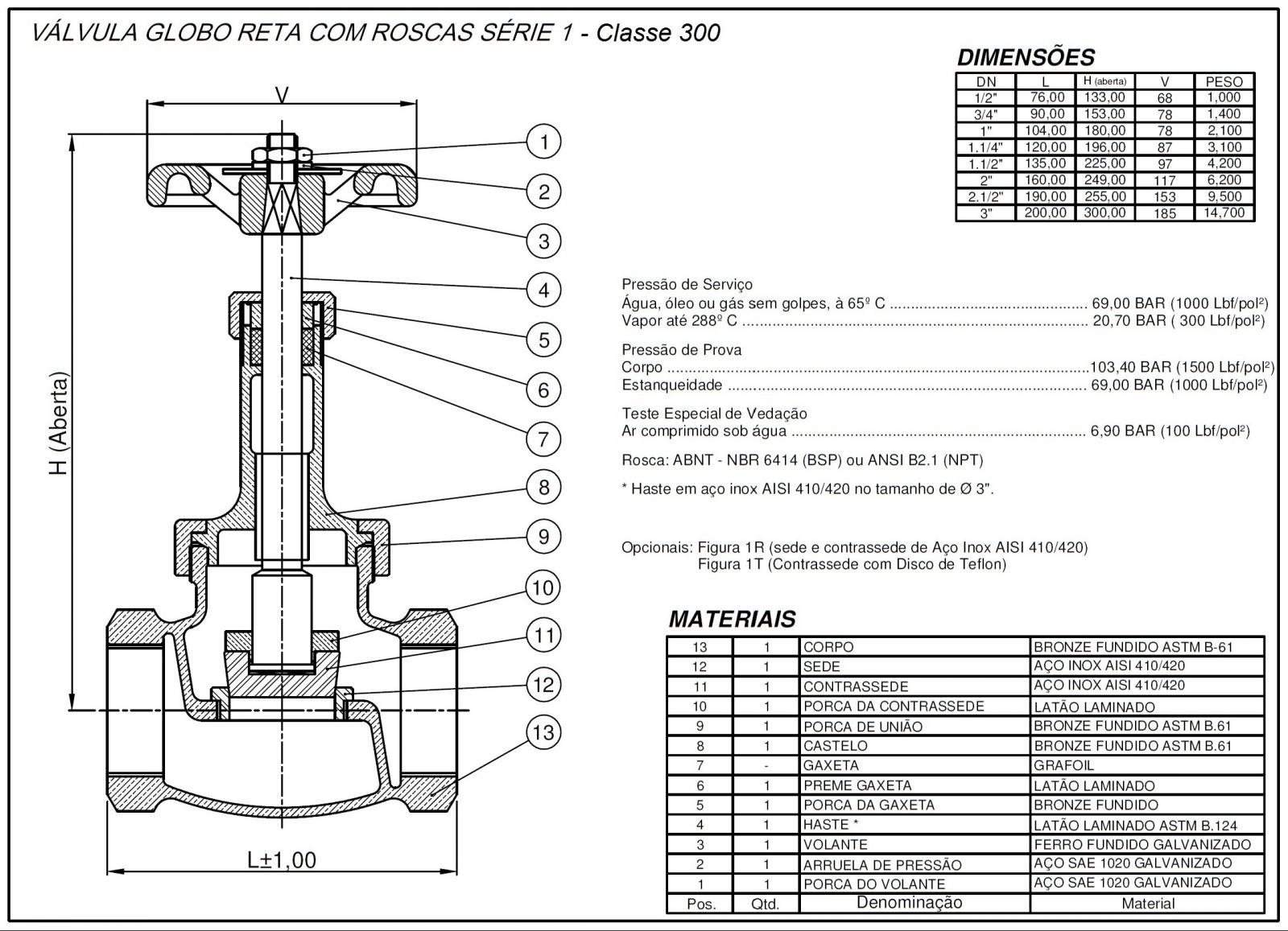

Fig 1 - Válvula globo bronze classe 300 com rosca - anel e disco em aço inox

Válvulas globo de bronze, com rosca, com anel e disco de aço inoxidável.
Castelo de união cônica, sem junta.
Fecho cônico - tipo plug até 1" e semiplug nas maiores.
Anel roscado no corpo, substituível.
Reengaxetáveis sob pressão, quando totalmente abertas.
Dimensões pelo padrão MSS-SP-80 e ABNT-NBR-8466 exceto tamanho 3", quanto à medida L.
Rosca ABNT-NBR-6414 (BS.21=BSPT) ou ANSI-B2.1 (NPT).
Pressão de prova:
Estanqueidade 69,0 bar (1000 lbf/pol2).
Corpo 103,4 bar (1500 lbf/pol2).
Teste Especial de vedação - 6,9 bar (100 lbf/pol2) de ar comprimido, sob água, quando solicitado.

Pressão de Serviço

Vapor, até 288oC

20,7 bar (300 lbf/pol2)

WOG Água, óleo ou gás, s/ golpes, a 65oC

69,0 bar (1000 lbf/pol2)
