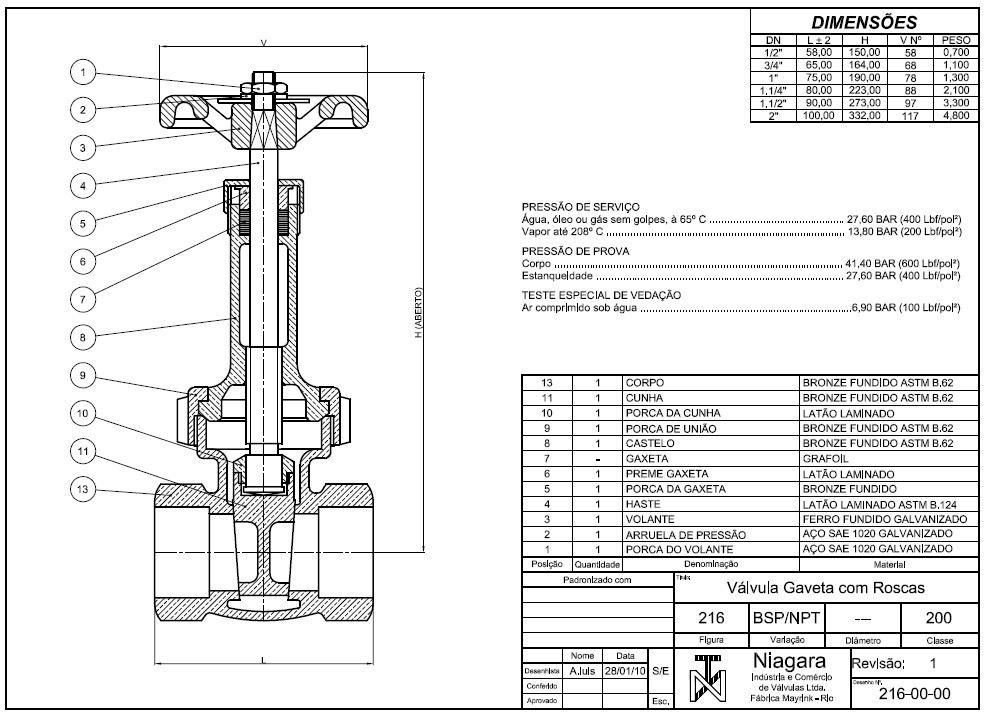

Fig 216 - Válvula gaveta bronze classe 200 com rosca - haste ascendente

Válvulas de gaveta, de bronze, com rosca.
Castelo de união cônica, sem junta.
Cunha inteiriça.
Haste ascendente, interna.
Reengaxetáveis sob pressão, quando totalmente abertas.
Dimensões pelo padrão MSS-SP-80 e ABNT-NBR-8465.
Rosca ABNT-NBR-6414 (BS.21 = BSPT) ou ANSI-B2.1 (NPT).
Fornecimento com flanges pelo padrão ANSI-B16.24 ou pelo padrão DIN-ND 10 nos diâmetros de 3/4", 1" e 1.1/2"
Execuções especiais sob consulta.
Pressão de prova:
Estanqueidade 27,6 bar (400 lbf/pol2).
Corpo 41,4 bar (600 lbf/pol2).
Teste especial de vedação - 6,9 bar (100 lbf/pol2) de ar comprimido, sob água, quando solicitado.

Pressão de Serviço

Vapor, até 232oC

13,8 bar (200 lbf/pol2)

WOG - Água, óleo ou gás, sem golpes, a 65oC

27,6 bar (400 lbf/pol2)
