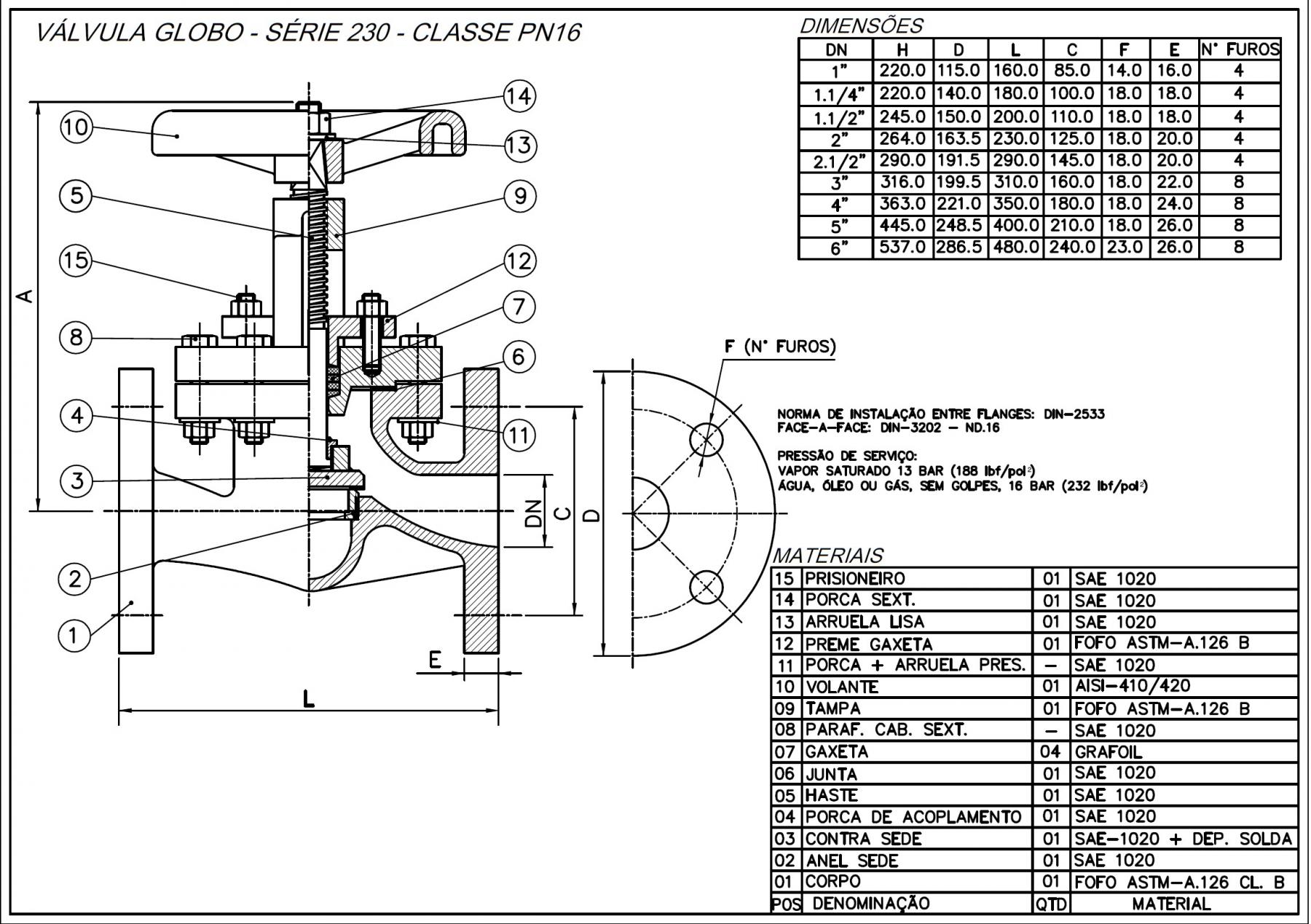

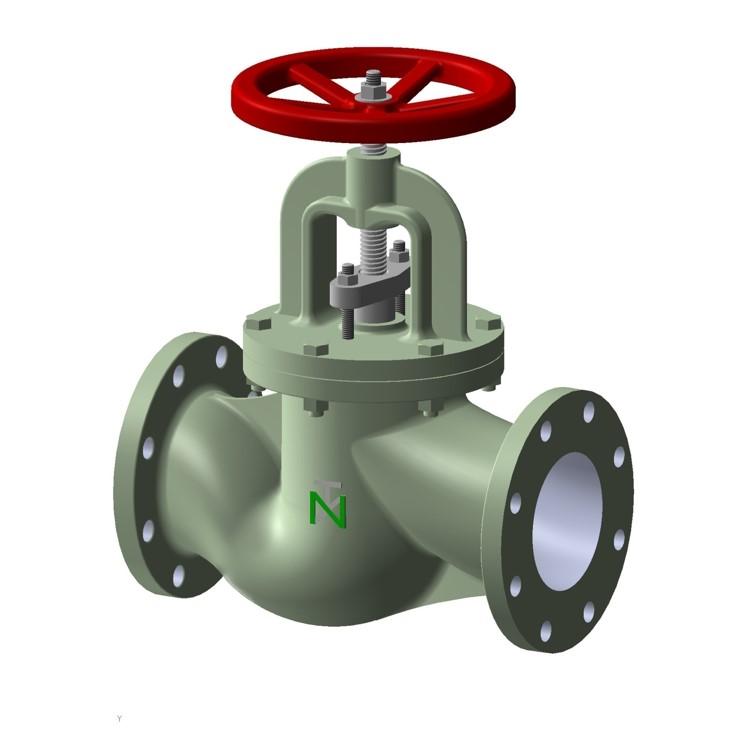

Fig 230 - Válvula globo ferro fundido classe PN16 flange DIN

Válvulas globo, de ferro fundido, com flanges:
FIG.230 - Disco e anel paralelos, com superfïcie de assentamento de aço inoxidável.
FIG.230-N - Próprias para serviço naval, com anel e disco de bronze, fecho cônico e haste de latão.
Castelo parafusado, com jugo.
Haste ascendente externa.
Reengaxetáveis sob pressão, quando totalmente abertas.
Dimensões face a face pelo padrão DIN-3202 - ND.16.
Dimensões dos flanges pelo padrão DIN-2533, com faceamento plano.
Pressão de prova:
Estanqueidade 16,0 bar (232 lbf/pol2).
Corpo 25,0 bar (362 lbf/pol2).

Pressão de Serviço

Vapor saturado

13 bar (188 lbf/pol2)

WOG Água, óleo ou gás, sem golpes, a 120oC

16 bar (232 lbf/pol2)
