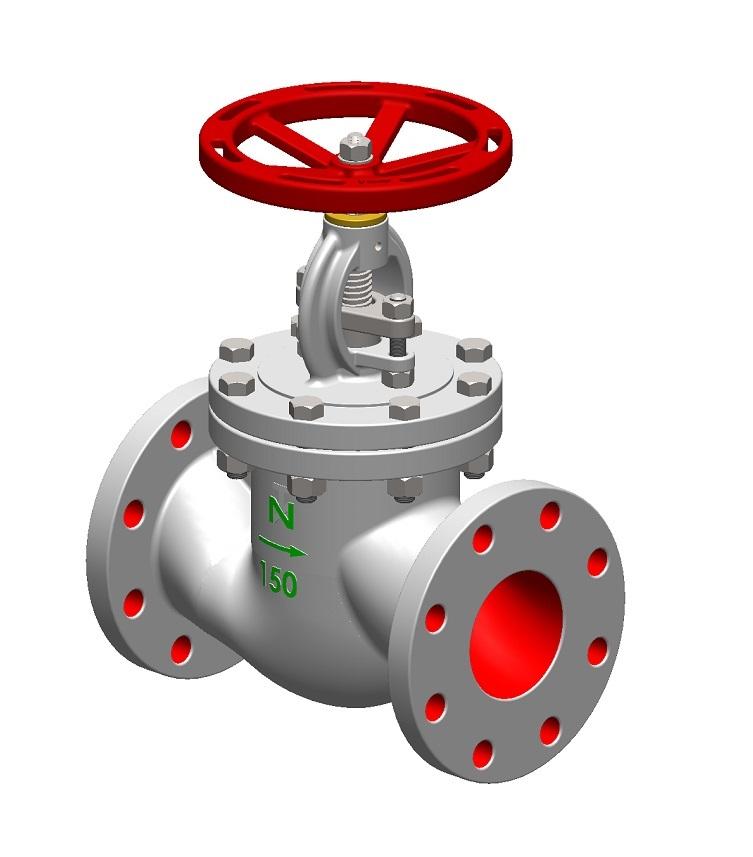

Fig 233 - Válvula globo WCB classe PN40 flange DIN

Válvulas globo, de aço carbono fundido, com flanges. Desenho de fluxo direto (streamline).
Indicadas para vapor, saturado e superaquecido, como válvula mestra da caldeira e nas linhas de distribuição.
Sede e assento paralelos, com superfície de assentamento de aço inoxidável.
Haste ascendente externa e jugo.
Reengaxetáveis sob pressão, quando totalmente abertas.

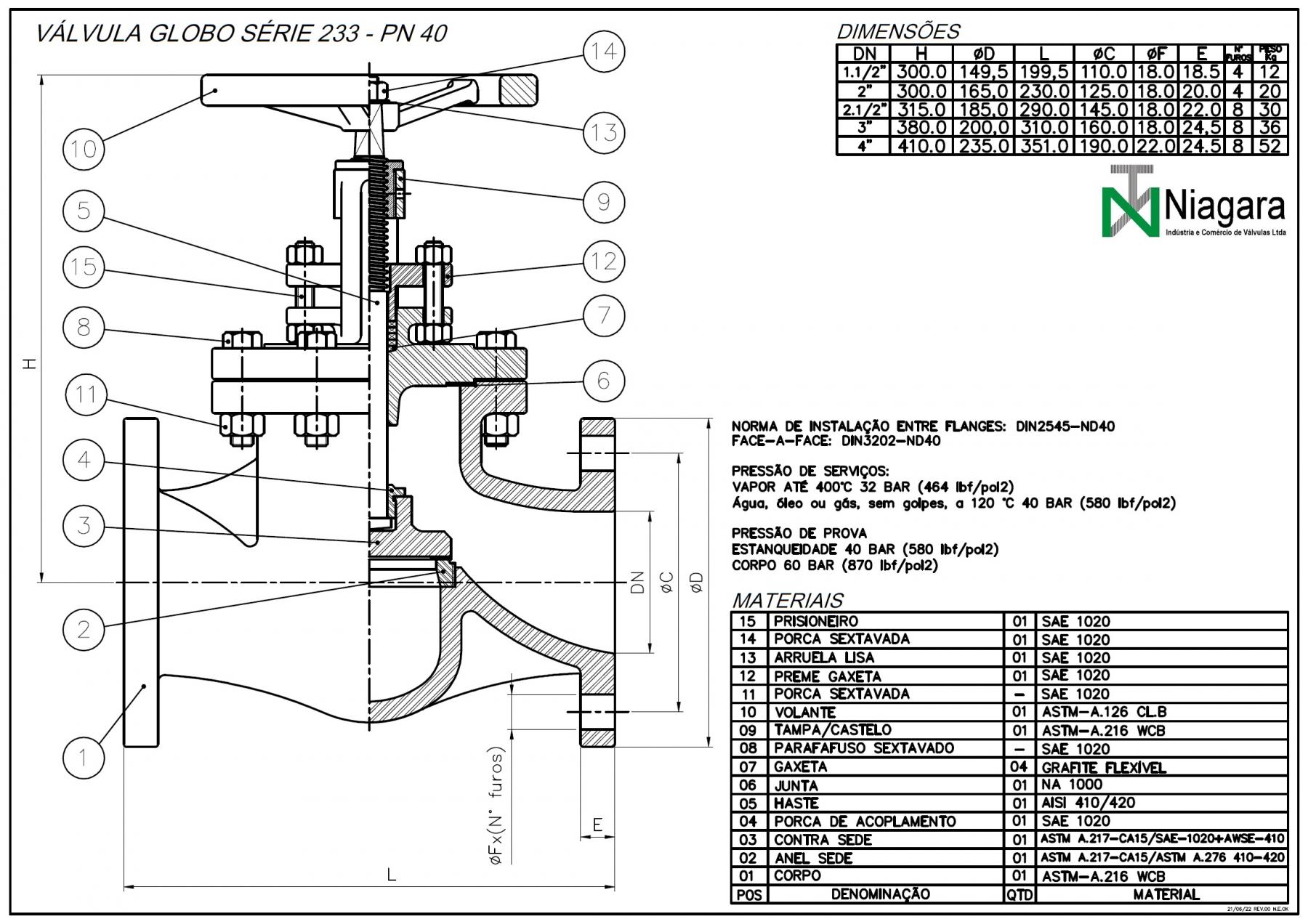

Dimensões face a face pelo padrão DIN-3202 -ND.40.
Dimensões dos flanges pelo padrão DIN-2545 - ND.40, com faceamento plano.
Pressão de prova:
Estanqueidade 40,0 bar (580 lbf/pol2).
Corpo 60,0 bar (870 lbf/pol2).

Pressão de Serviço

Vapor até 400oC

32 bar (464 lbf/pol2)

WOG Água, óleo ou gás, sem golpes, a 120oC

40 bar (580 lbf/pol2)
