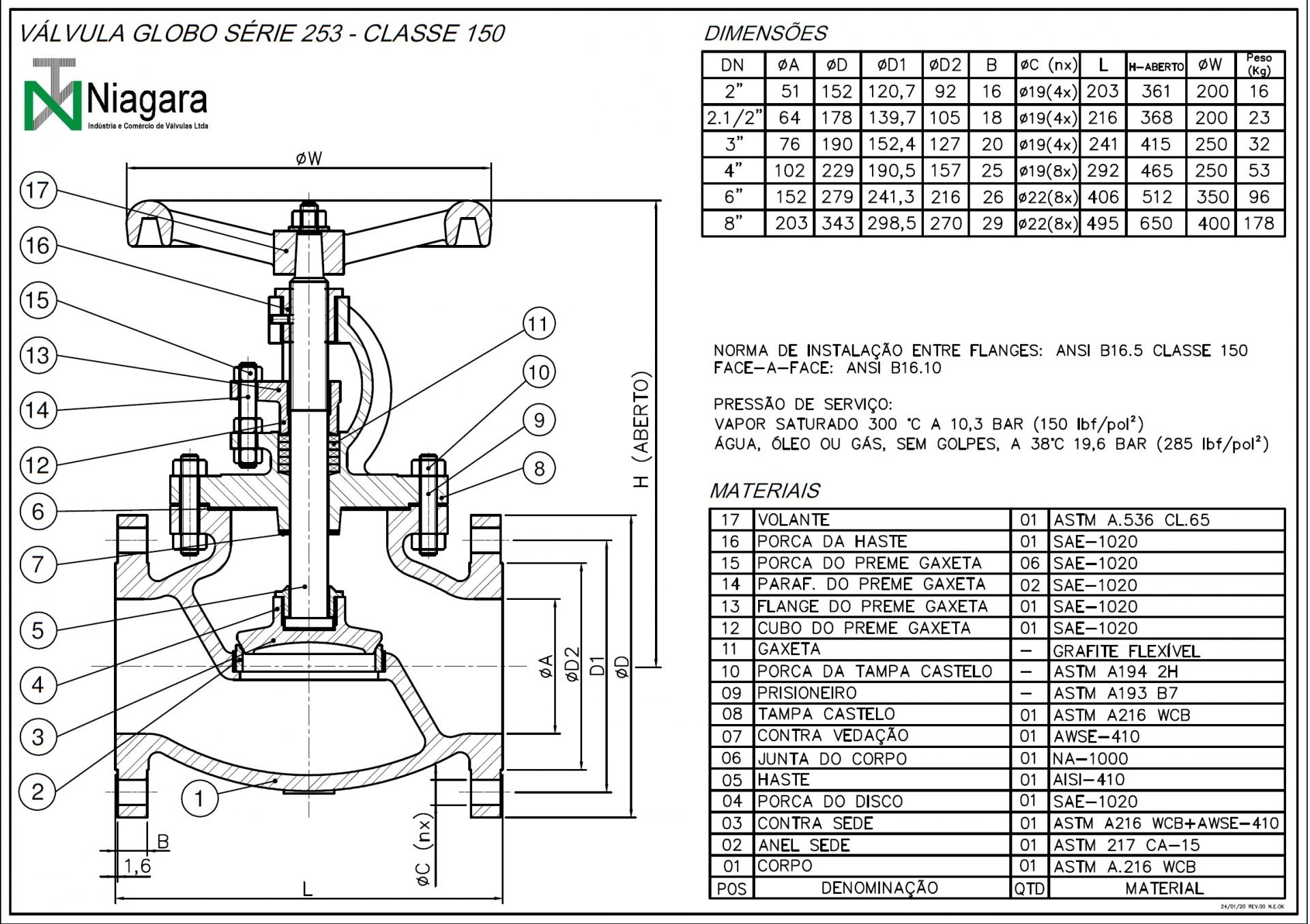

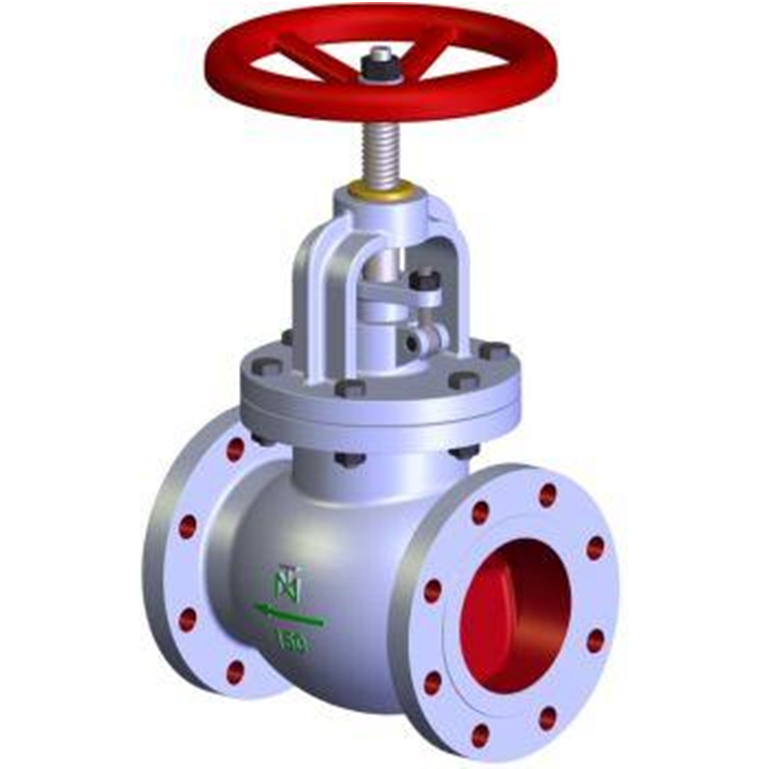

Fig 253 - Válvula globo classe 150 flange ANSI - haste ascendente

Válvulas globo, de aço carbono fundido, componentes internos de aço inoxidável.
Tampa parafusada.
Haste ascendente externa.
Disco e anel cônico.
Reengaxetáveis sob pressão, quando totalmente abertas.
Dimensões face a face pelo padrão ANSI-B16.10.
Dimensões dos flanges pelo padrão ANSI-B16.5 - Classe 150 (faceamento com ressalto).
Construção conforme norma BS 1873
Pressão de prova:
Estanqueidade 21,7 bar (315 lbf/pol2).
Corpo 31,0 bar (450 lbf/pol2).

Pressão de Serviço

Vapor a 300oC

10,3 bar (150 lbf/pol2)

WOG Água, óleo ou gás, sem golpes, a 38oC

19,6 bar (285 lbf/pol2)
