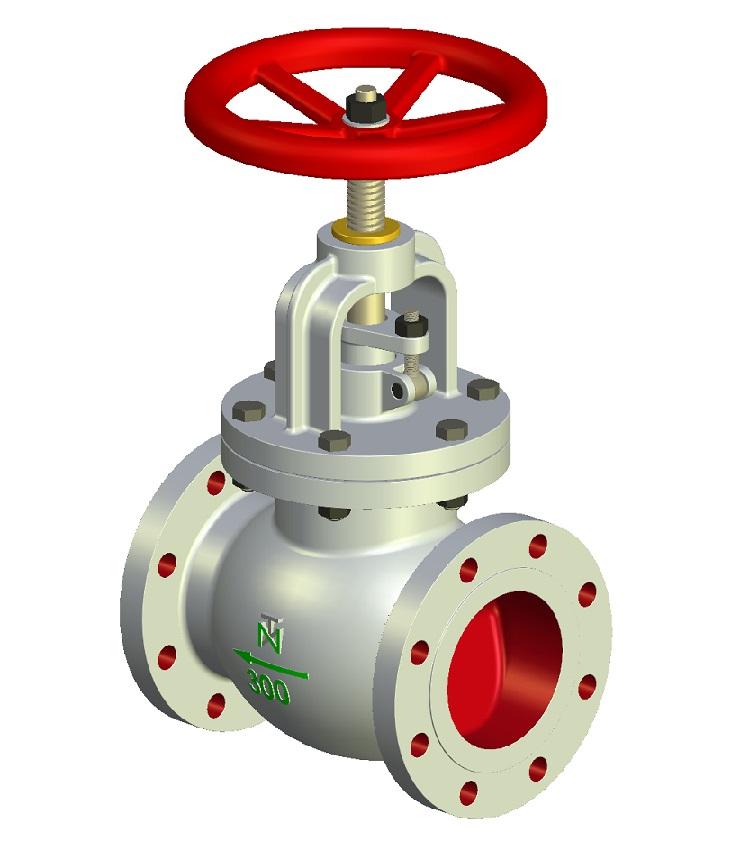

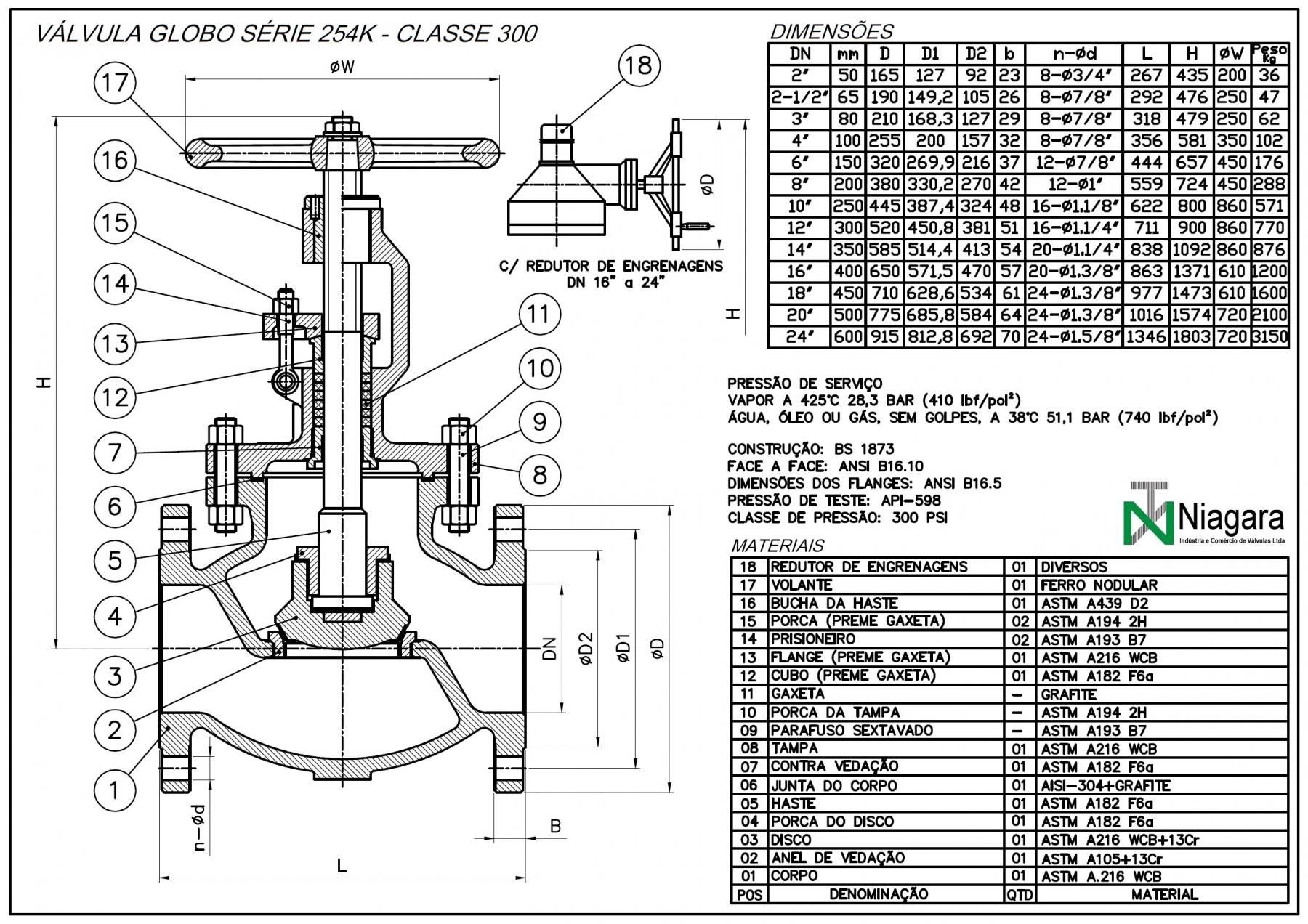

FIg 254 - Válvula globo WCB classe 300 flange ANSI

Válvulas globo, de aço carbono fundido, componentes internos de aço inoxidável.
Tampa parafusada, com jugo.
Haste ascendente externa.
Disco e anel cônico, com superfície de assentamento de aço inoxidável AISI-410.
Reengaxetáveis sob pressão, quando totalmente abertas.
Material e construção de conformidade com as especificações ABNT-NBR 12558 - Classe 300 e API-600.
Dimensões face a face pelo padrão ANSI-B16.10.
Dimensões dos flanges pelo padrão ANSI-B16.5 - Classe 300 (faceamento com ressalto).
Pressão de prova:
Estanqueidade 56,2 bar ( 815 lbf/pol2).
Corpo 77,6 bar (1125 lbf/pol2)

Pressão de Serviço

Vapor a 425oC

28,3 bar (410 lbf/pol2)

WOG Água, óleo ou gás, sem golpes, a 38oC

51,1 bar (740 lbf/pol2)
