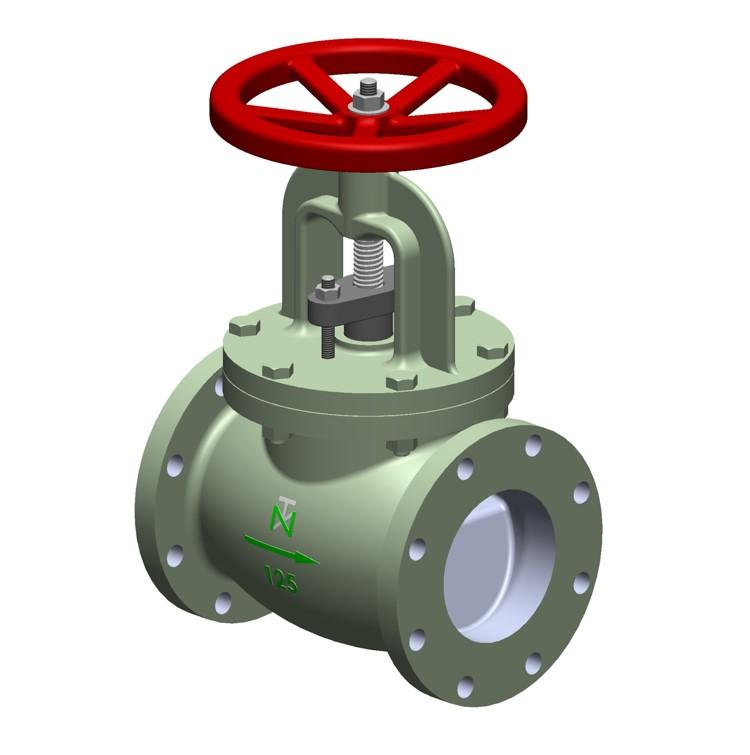

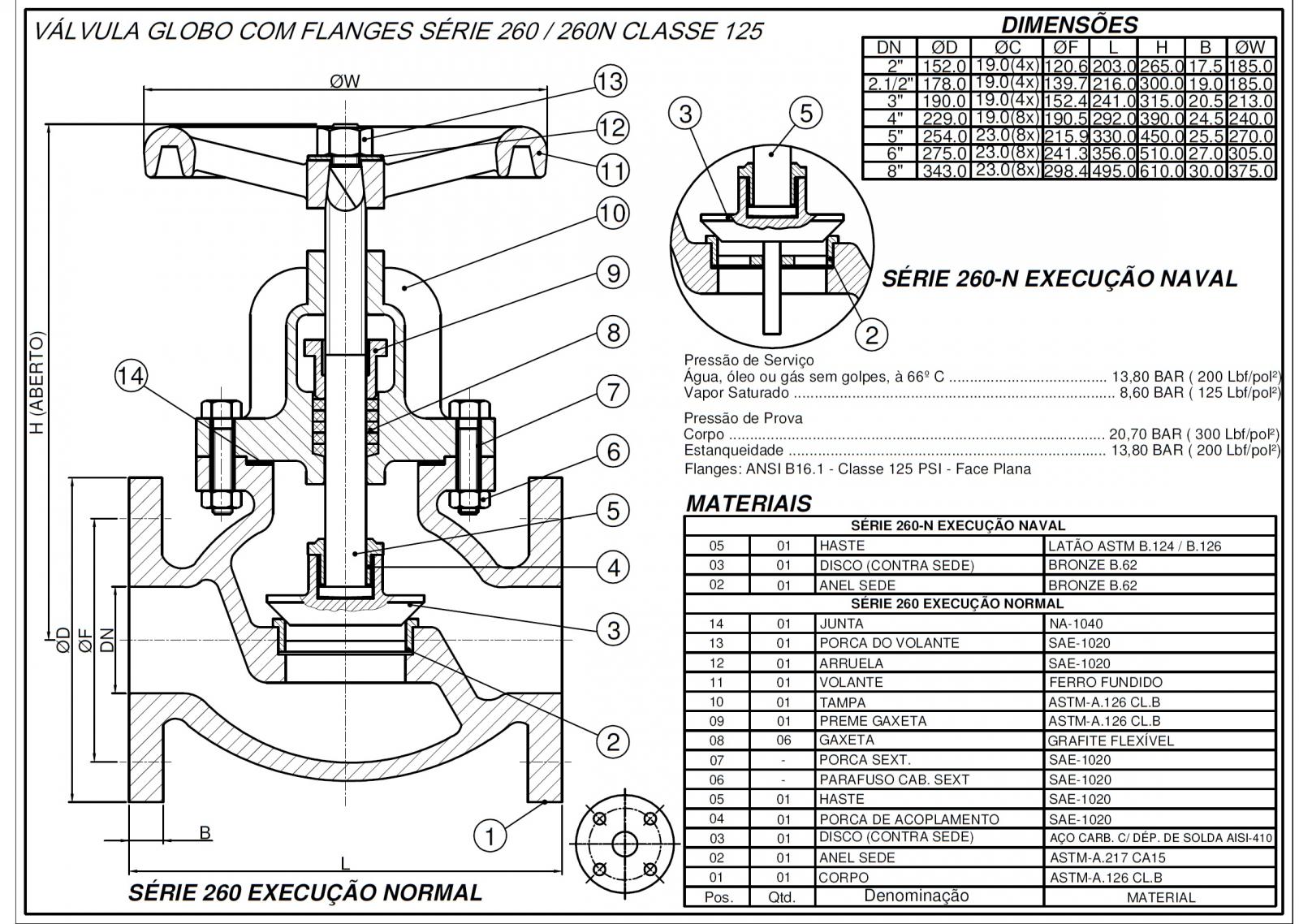

Fig 260 - Válvula globo ferro fundido classe 125 flange ANSI - haste ascendente

Válvulas globo, de ferro fundido, com flanges:
FIG.260 - Disco e anel paralelos, com superfície de assentamento de aço inoxidável.
FIG.260-N - Próprias para serviço naval, com anel e disco de bronze, fecho cônico e haste de latão.
Recomendadas especialmente para vapor saturado, sendo próprias, também, para ar comprimido, água, óleo ou gás.
Castelo parafusado, com jugo.
Haste ascendente externa.
Reengaxetáveis sob pressão, quando totalmente abertas.
Dimensões face a face pelo padrão ANSI-B16.10.
Dimensões dos flanges pelo padrão ANSI-B16.1 - Classe 125 (faceamento plano).
Pressão de prova:
Estanqueidade 13,8 bar (200 lbf/pol2).
Corpo 20,7 bar (300 lbf/pol2).

Pressão de Serviço

Vapor saturado

8,6 bar (125 lbf/pol2)

WOG Água, óleo ou gás, sem golpes, a 66oC

13,8 bar (200 lbf/pol2)
