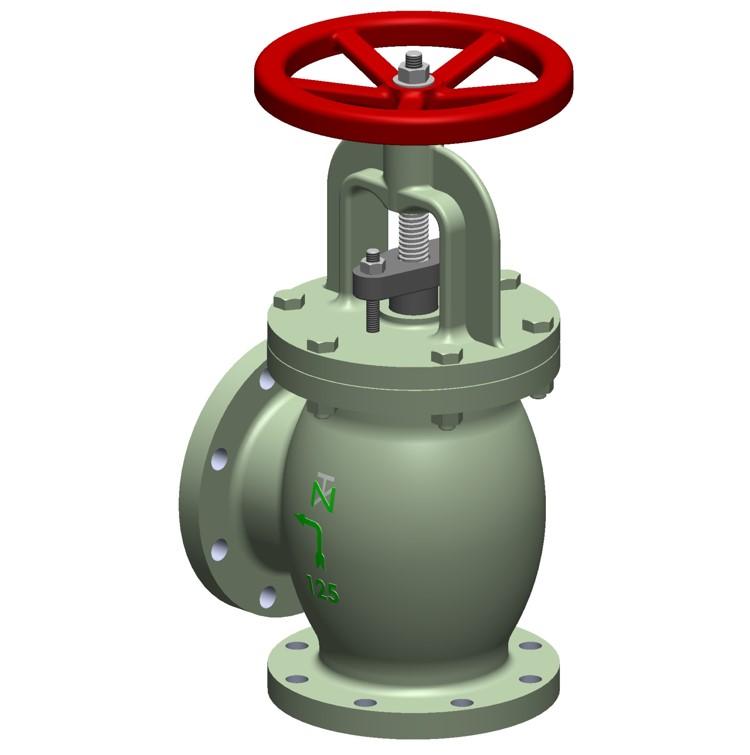

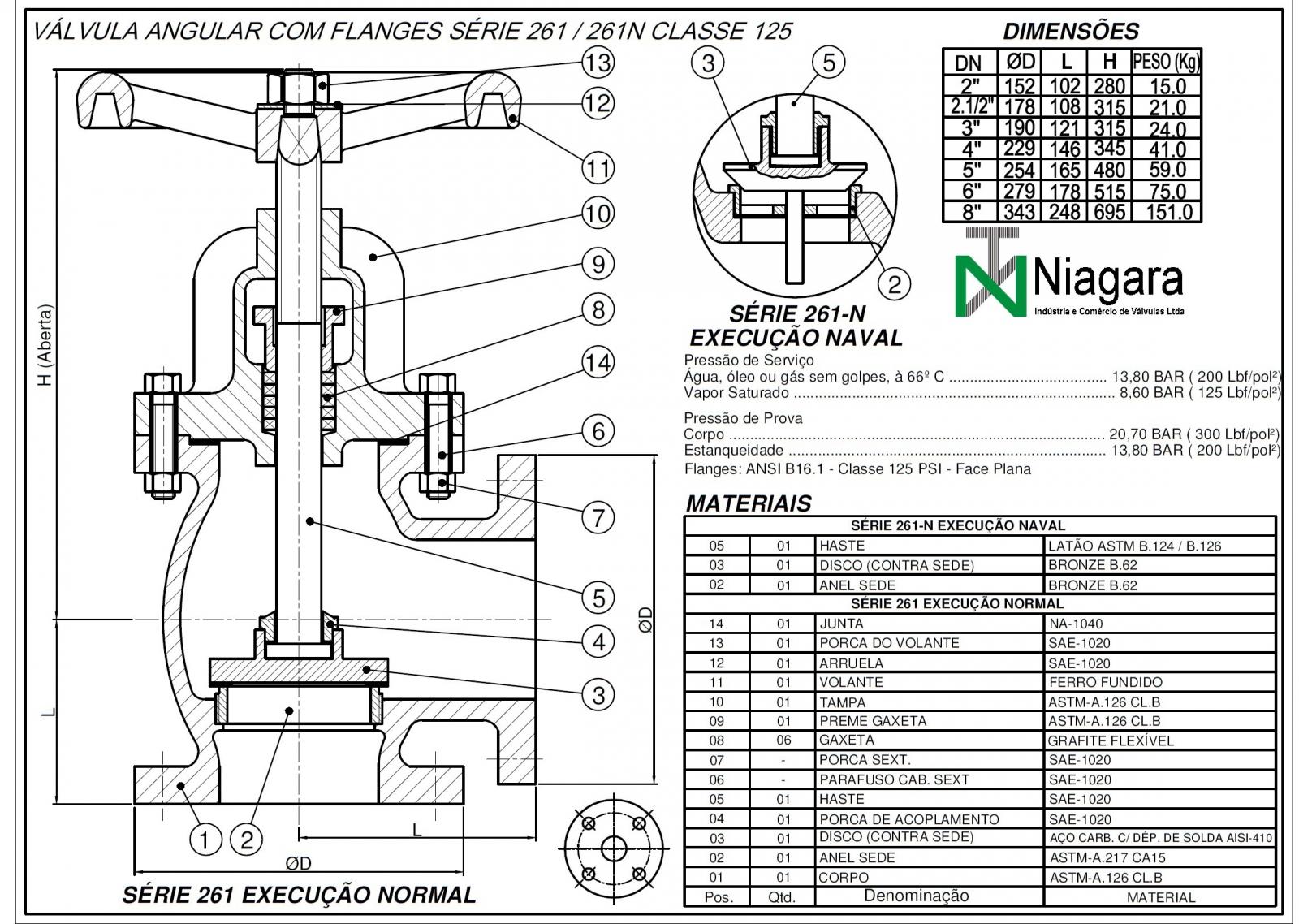

Fig 261 - Válvula angular Ferro Fundido classe 125

Válvula angular de ferro fundido com flanges
- Fig 261 - Disco e anel paralelos com superfície de assentamento de aço inoxidável
- Fig 261 N - Próprias para serviço naval com anel e disco de bronze, fecho cônico e haste de latão
Castelo aparafusado com jugo
Haste ascendente externa
Reengaxetáveis sob pressão quando totalmente abertas
Dimensões centro a face pelo padrão ANSI B16.10
Dimensões dos flanges ANSI B 16.1 classe 125 faceamento plano
Pressão de prova:
- Estanqueidade 13,8 bar (200 lbf/pol2)
- Corpo 20,7 bar (300 lbf/pol2)
