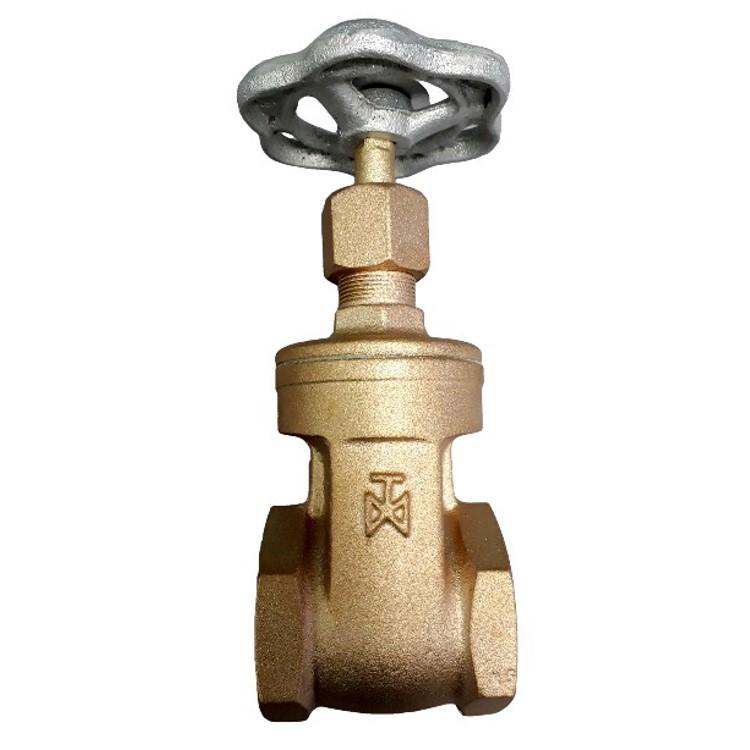

Fig 271 - Válvula gaveta bronze classe 150 com rosca - haste não ascendente

Válvulas de gaveta, de bronze, com rosca.
Para uso geral em instalações de água, óleo ou gases.
Cunha inteiriça, com guias laterais.
Assentos integrais torneados no corpo.
Haste não ascendente.

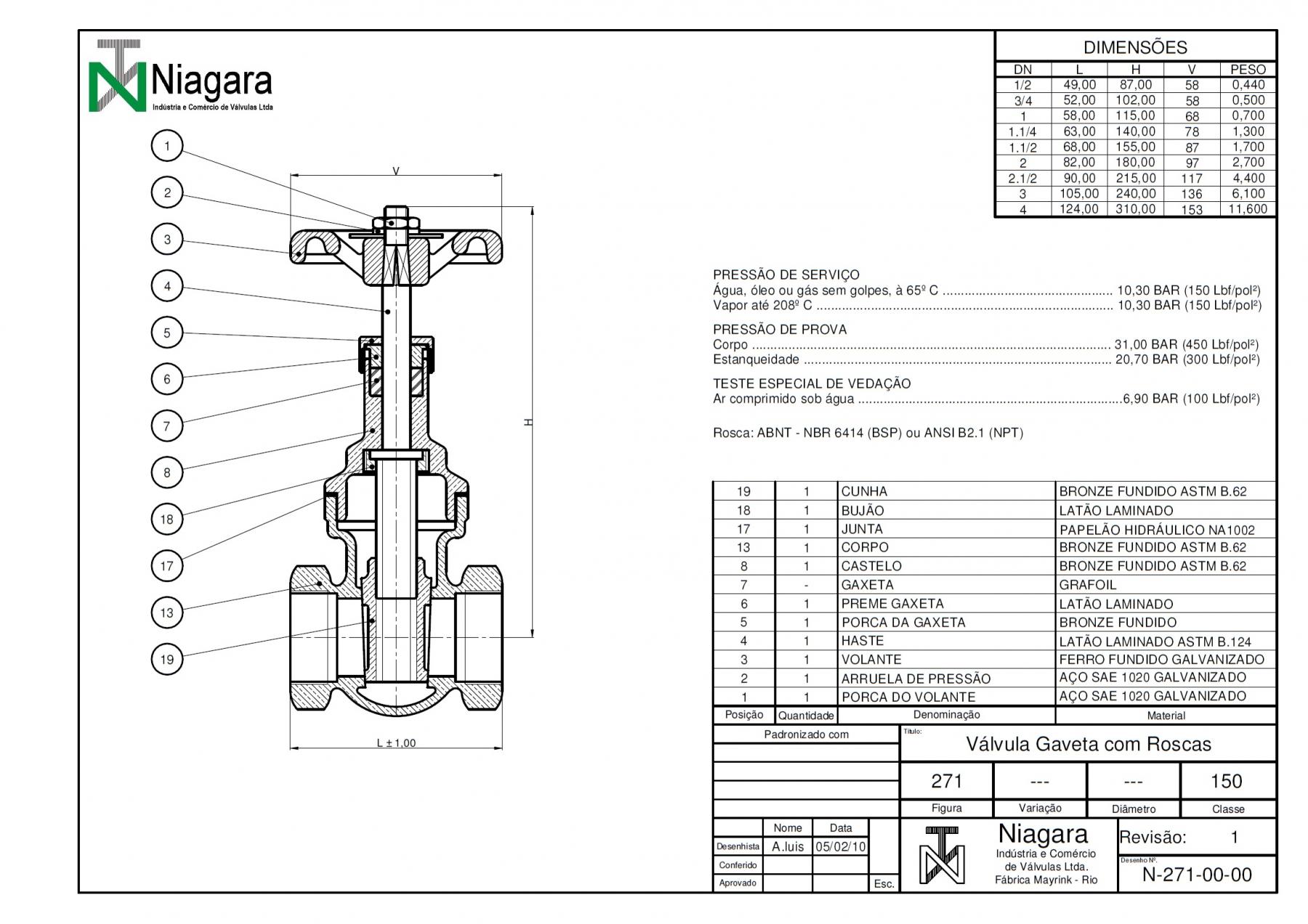

Dimensões pelo padrão MSS-SP-80.
Rosca ABNT-NBR-6414 (BS.21 = BSPT) ou ANSI-B2.1 (NPT).
Teste especial de vedação - 6,9bar (100 lbf/pol2) de ar comprimido, sob água, quando solicitado.
Pressão de prova:
Estanqueidade 20,7 bar (300 lbf/pol2).
Corpo 31,0 bar (450 lbf/pol2).

Pressão de Serviço

Vapor, até 208oC

10,3 bar (150 lbf/pol2)

WOG Água, óleo ou gás, sem golpes, a 65oC

20,7 bar (300 lbf/pol2)
