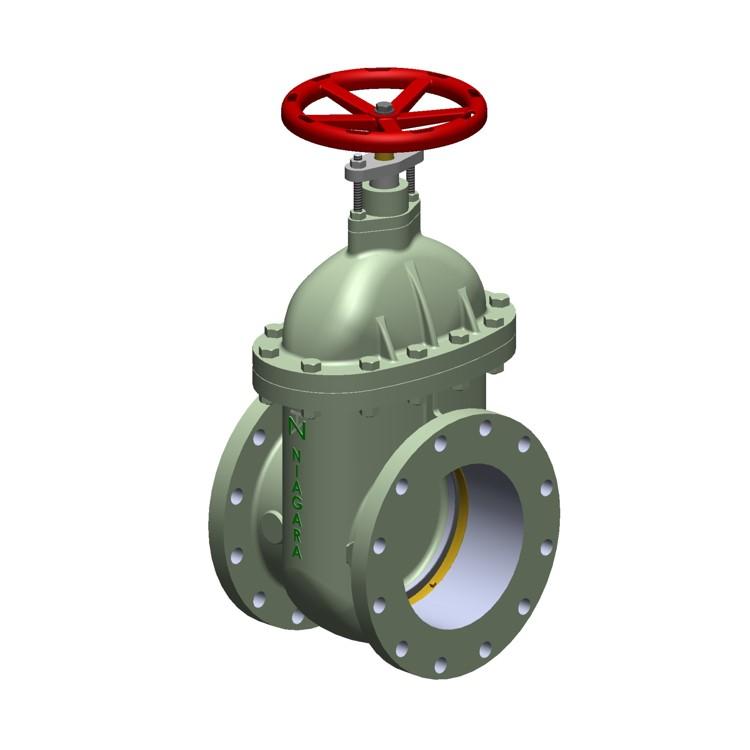

Fig 272 - Válvula gaveta Ferro Fundido Classe ANSI 125 - Haste não ascendente

Válvulas de gaveta, de ferro fundido, com flanges, cunha inteiriça e haste interna não ascendente.
Anéis roscados no corpo.

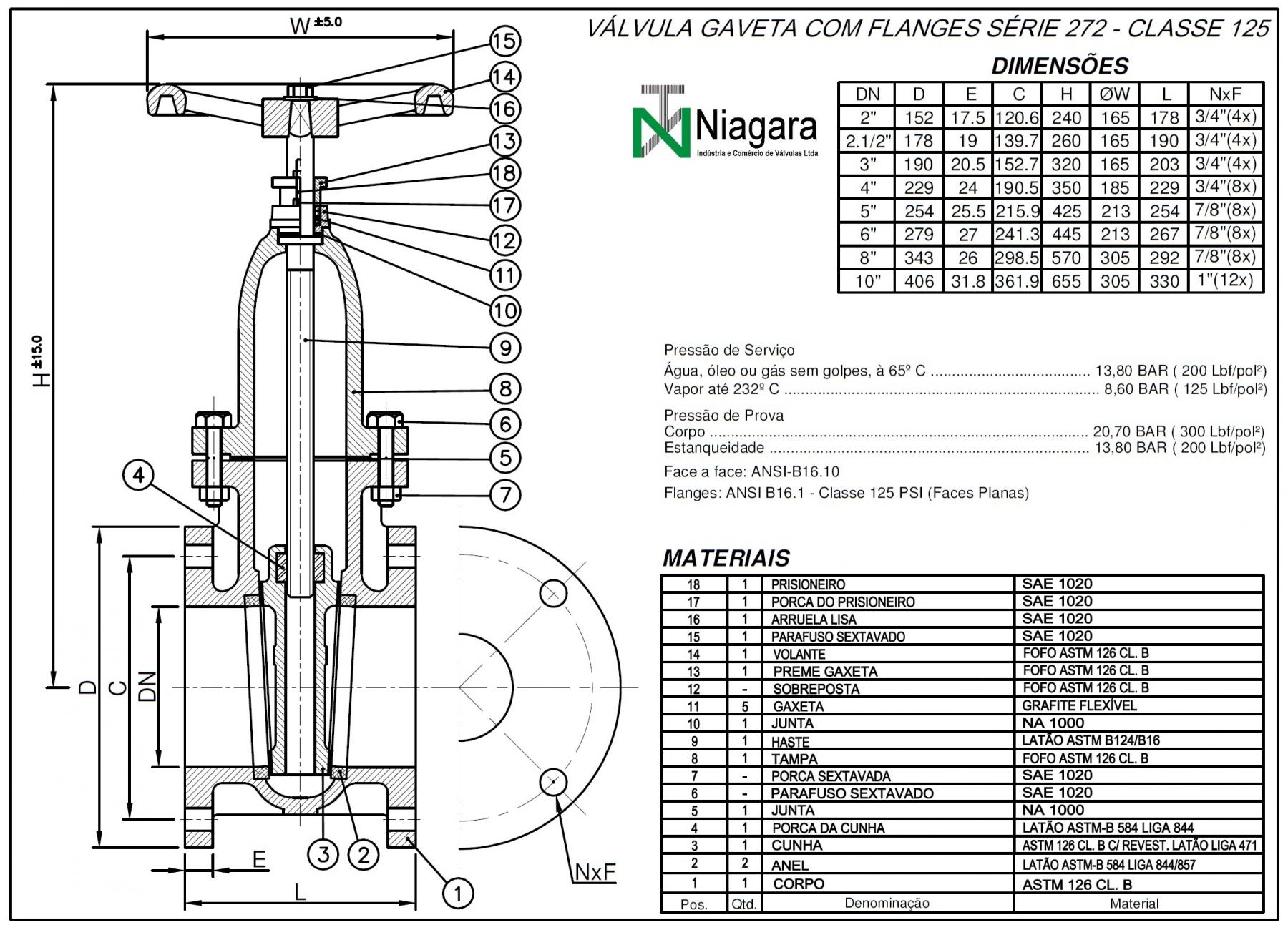

Dimensões face a face pelo padrão ANSI-B16.10.
Dimensões dos flanges pelo padrão ANSI-B16.1 - Classe 125 ( Faceamento plano).
Execuções especiais:
272-F - Inteiramente de ferro fundido.
272-X - Com anéis e haste de aço inoxidável e cunha WCB com depósito de solda AISI 410.
272-IA- Com indicador de abertura.
Pressão de prova:
Estanqueidade 13,8 bar (200 lbf/pol2).
Corpo 20,7 bar (300 lbf/pol2).

Pressão de Serviço

Vapor, até 232oC

8,6 bar (125 lbf/pol2)

Água, óleo ou gás, sem golpes, a 66oC

13,8 bar (200 lbf/pol2)
