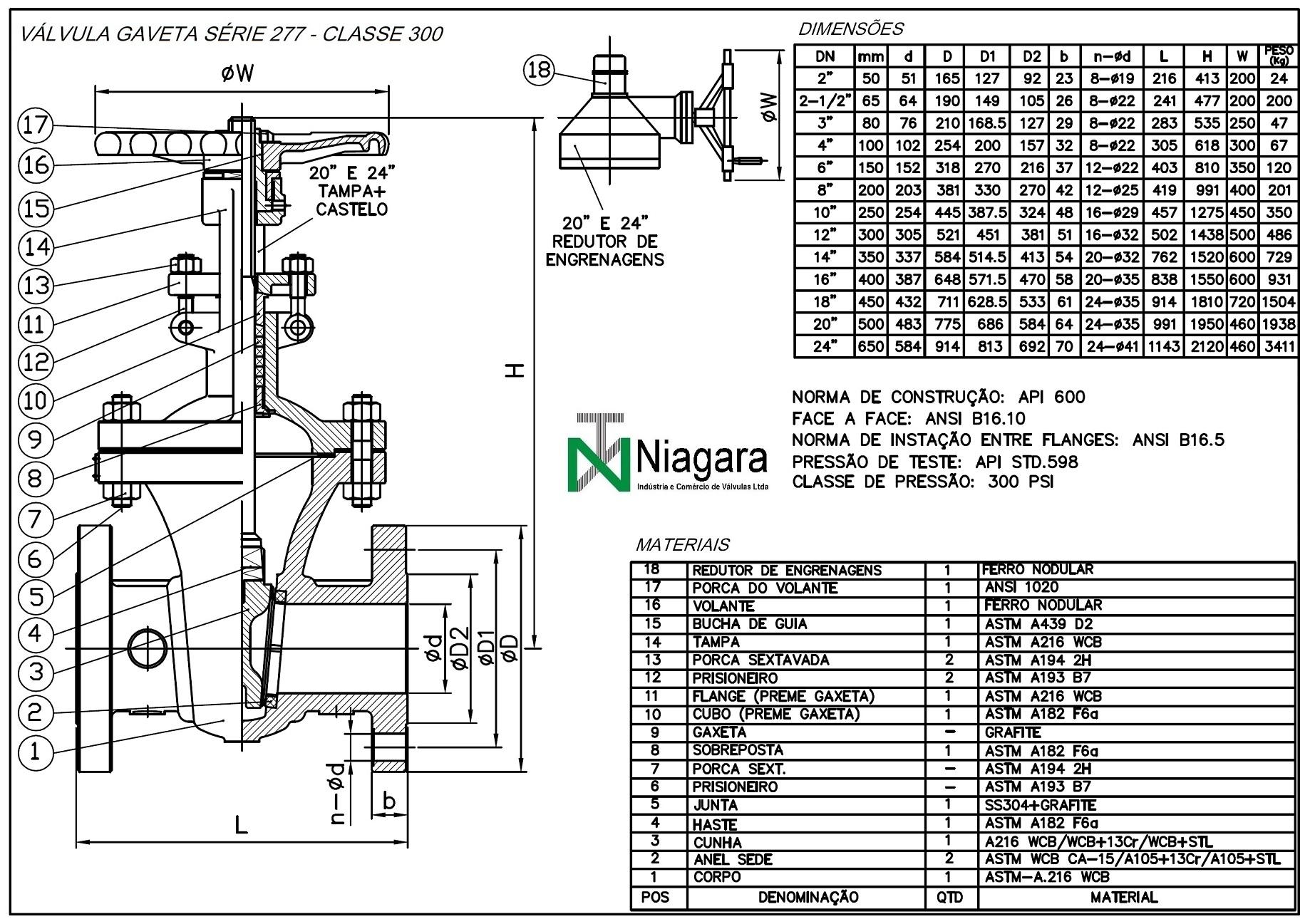

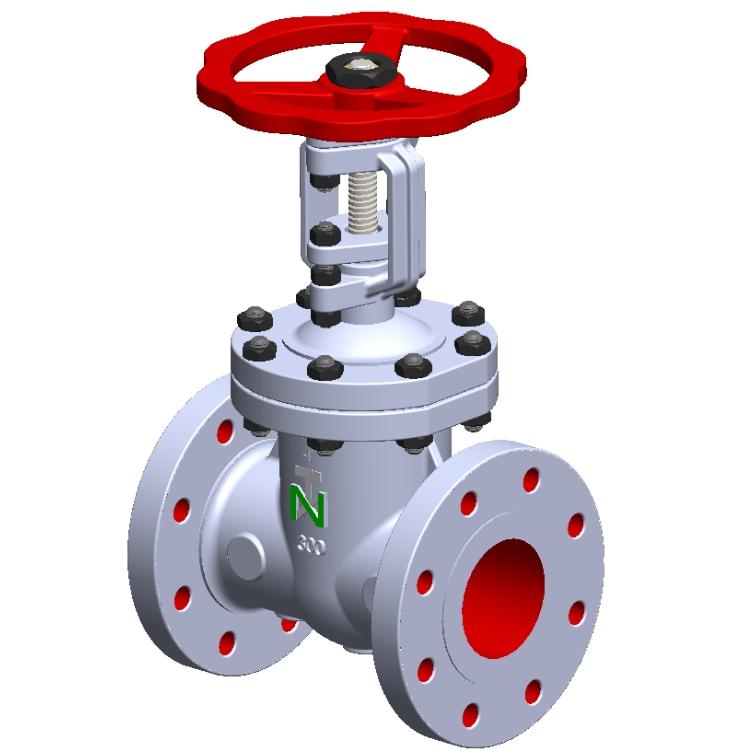

Fig 277 - Válvula gaveta WCB classe 300 API 600 - Haste ascendente

Válvulas de gaveta, de aço carbono fundido, com flanges, componentes internos de aço inoxidável, aprovadas para serviço em refinarias de petróleo.
Conexão, da haste com a cunha, do tipo "T".
Haste ascendente externa, com rosca trapezoidal (ACME).
Anéis de vedação roscados ou soldados no corpo.
Cunha com guias laterais, proporciona melhor assentamento e desempenho de abertura e fechamento.
Reengaxetáveis sob pressão, quando totalmente abertas.
Material e construção de conformidade com as especificações ABNT-NBR 12558 - Classe 300 e API-600.
Dimensões face a face pelo padrão ANSI-B16.10.
Pressão de prova:
Estanqueidade 56,2 bar (815 lbf/pol²).
Corpo 77,6 bar (1125 lbf/pol²).

Pressão de Serviço

Vapor a 425ºC

28,3 bar (410 lbf/pol2)

Água, óleo ou gás, sem golpes a 38ºC

51,1 bar (740 lbf/pol2)
