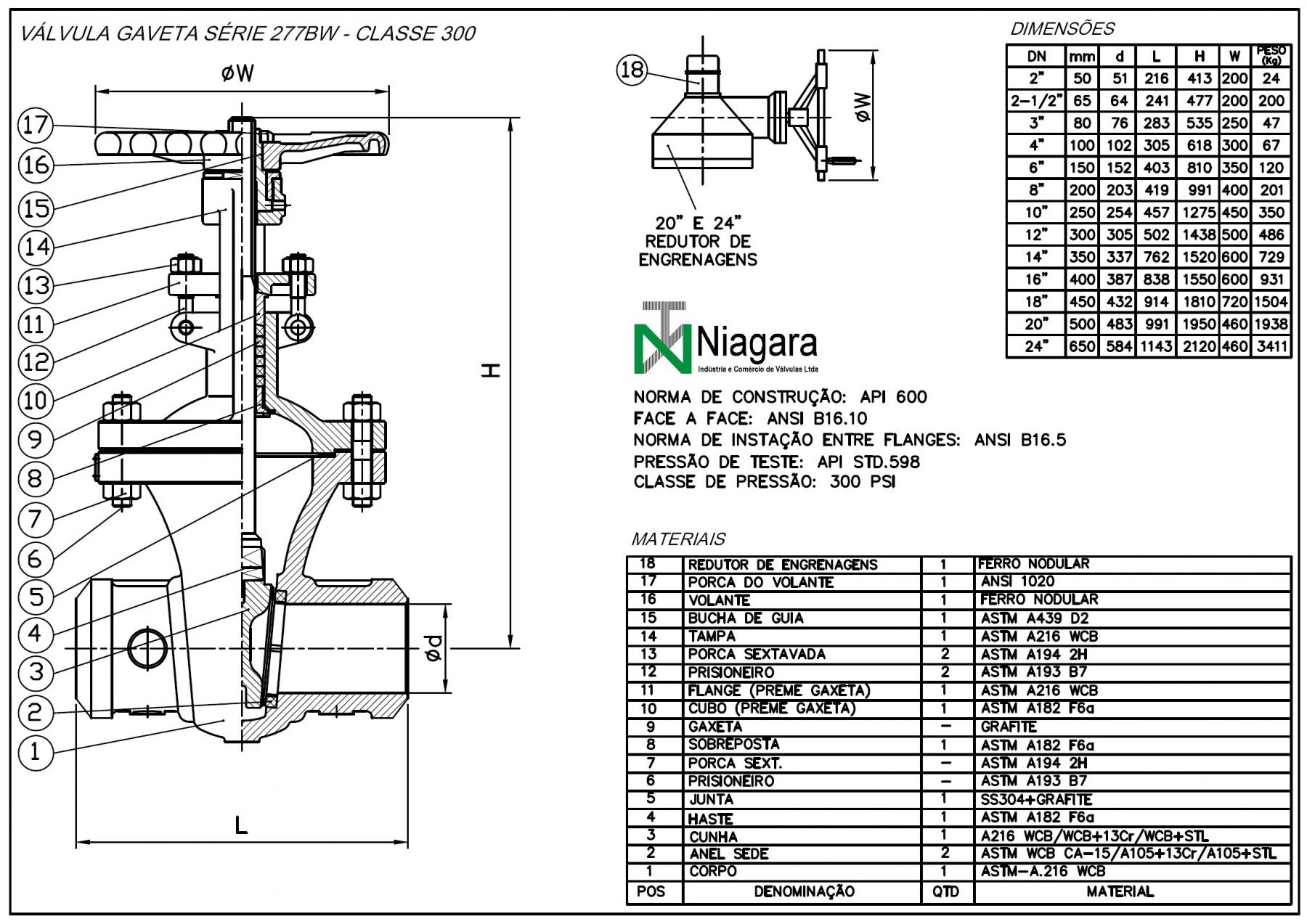

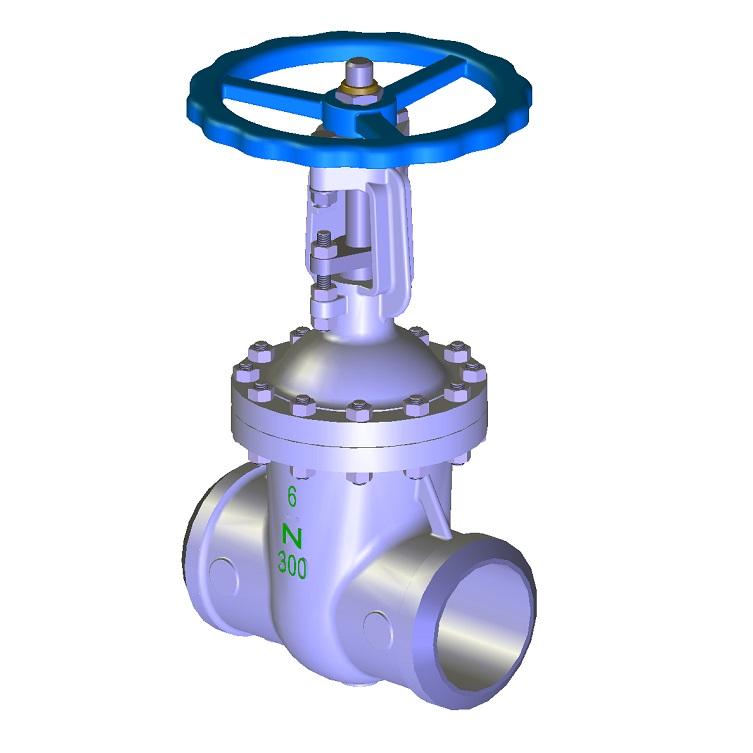

Fig 277BW - Válvula gaveta WCB Butt Weld (BW) classe 300 API 600 - Haste ascendente

Válvula de gaveta, de aço carbono fundido, butt weld (BW), componentes internos de aço inoxidável, aprovadas para serviço em refinarias de petróleo.
Conexão, da haste com a cunha, do tipo "T".
Haste ascendente externa, com rosca trapezoidal (ACME).
Anéis de vedação roscados ou soldados no corpo.
Cunha com guias laterais, proporciona melhor assentamento e desempenho de abertura e fechamento.
Reengaxetáveis sob pressão, quando totalmente abertas.
Material e construção de conformidade com as especificações ABNT-NBR 12558 - Classe 300 e API-600.
Dimensões face a face pelo padrão ANSI-B16.10
Nas dimensões 16" - 20" será fornecido com atuador
Pressão de prova:
Estanqueidade 56,2 bar (815 lbf/pol2).
Corpo 77,6 bar (1125 lbf/pol2).
