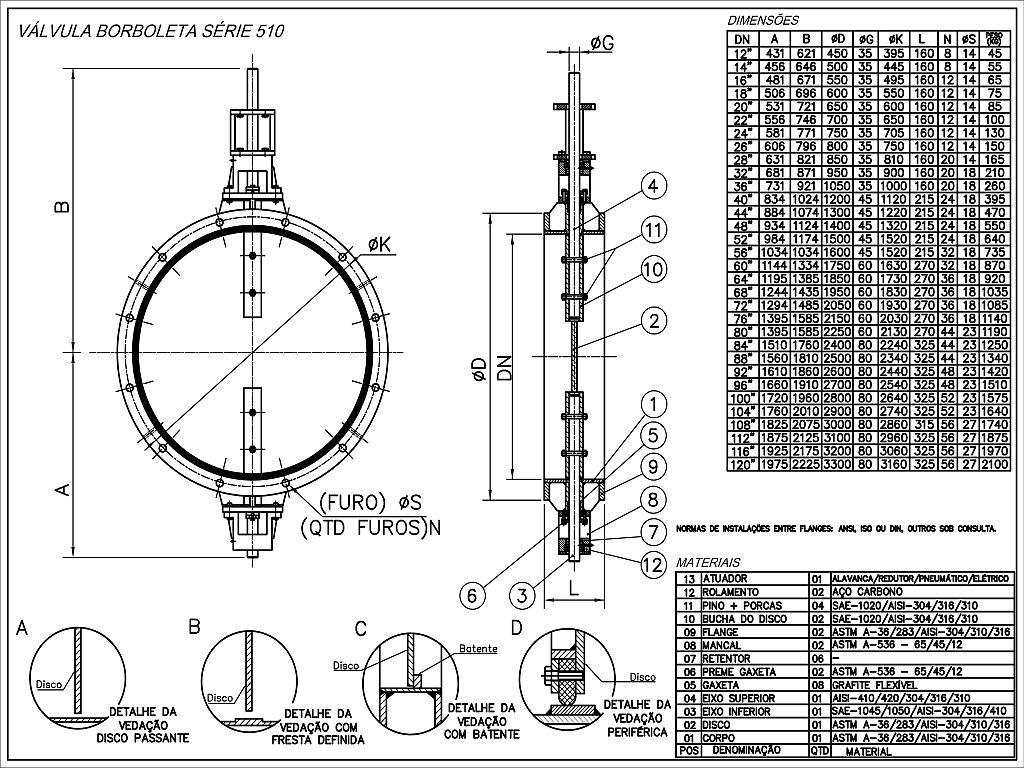

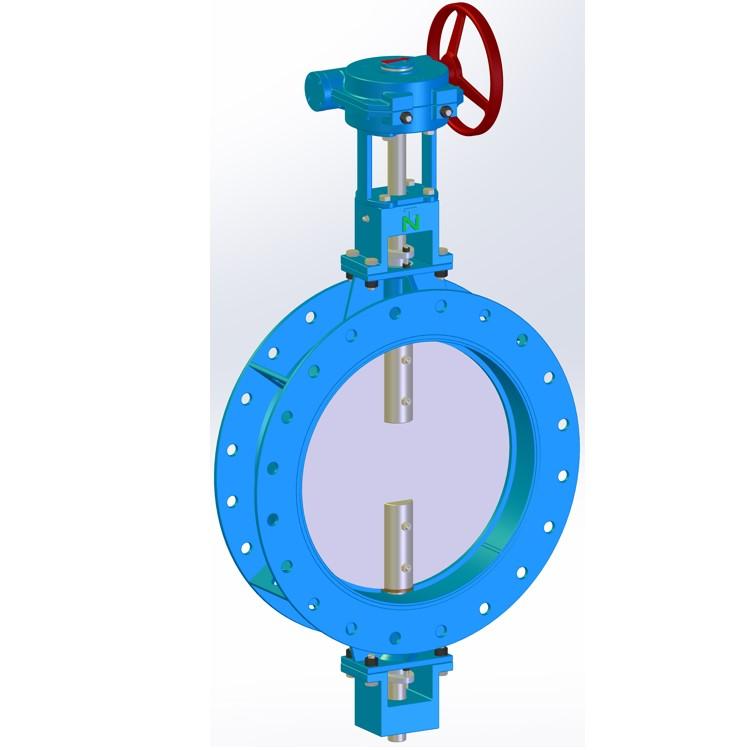

Fig 510 - Válvula borboleta de chapa soldada com flanges

Corpo e disco de construção soldada.
Furação dos flanges pelos padrões DIN-ND.6, ANSI-125 e ABNT (a indicar).
Disco passante (A), com fresta definida (B), com batente (C).
Eixos apoiados em mancais expostos, dotados de buchas, minimizando os atritos.
Para regulação de fluxo. Estanqueidade até 98% do fator Kv.
Podem ser revestidas, internamente, com material refratário.
Sob consulta, podem ser fornecidas com secção quadrada ou retangular.
Acionamento manual, pneumático, eletromecânico ou hidráulico.
SÉRIE 520 - DN 300 a DN 1200 - Idêntica à série 510, porém com vedação periférica (D) de elastômetro, no disco.
SÉRIE 552 - Igual à série 520, porém execução "HYTERM", com anel de lâminas de aço inoxidável intercaladas com grafite flexível. Dimensão "C" é maior, sob consulta.
