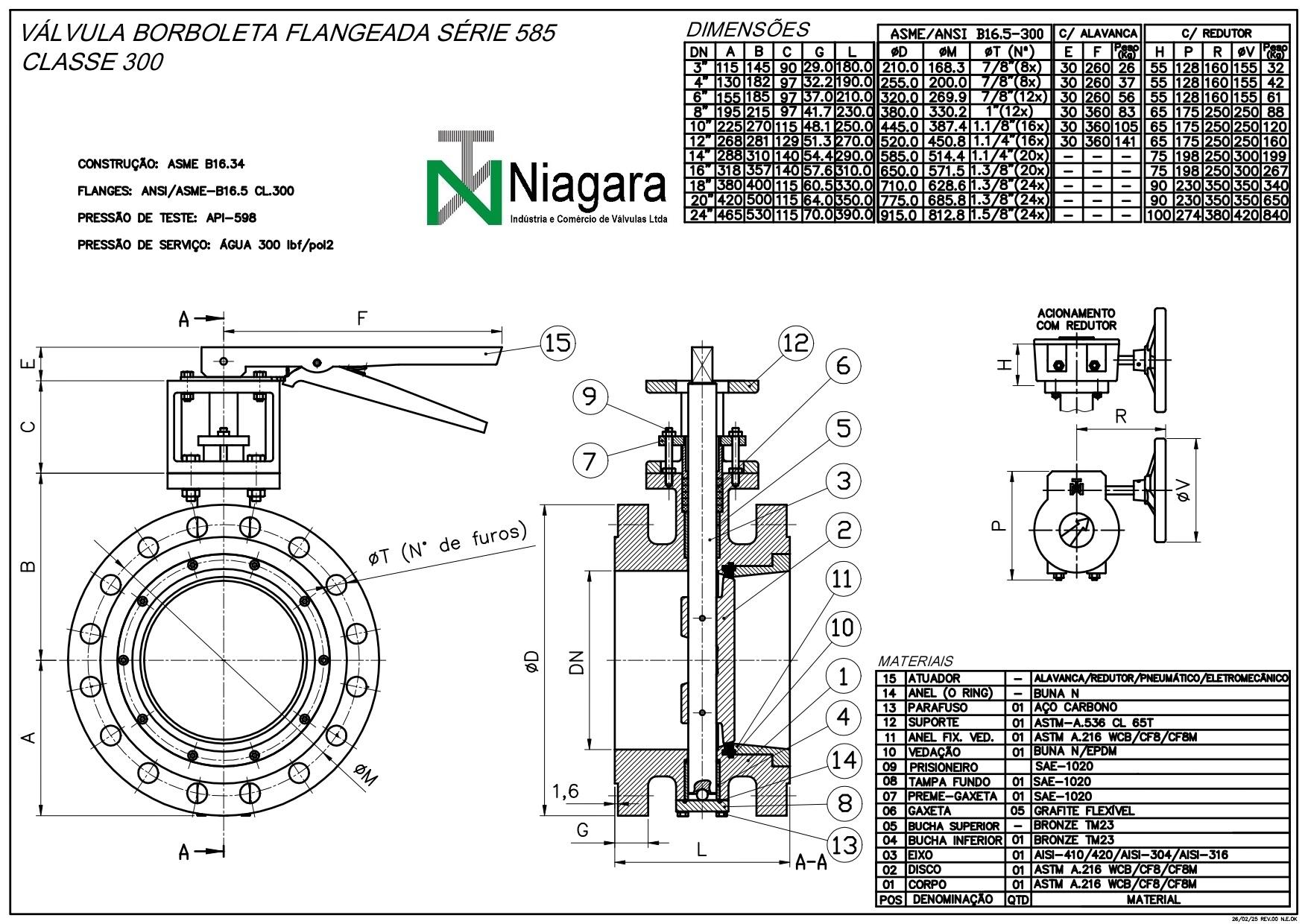

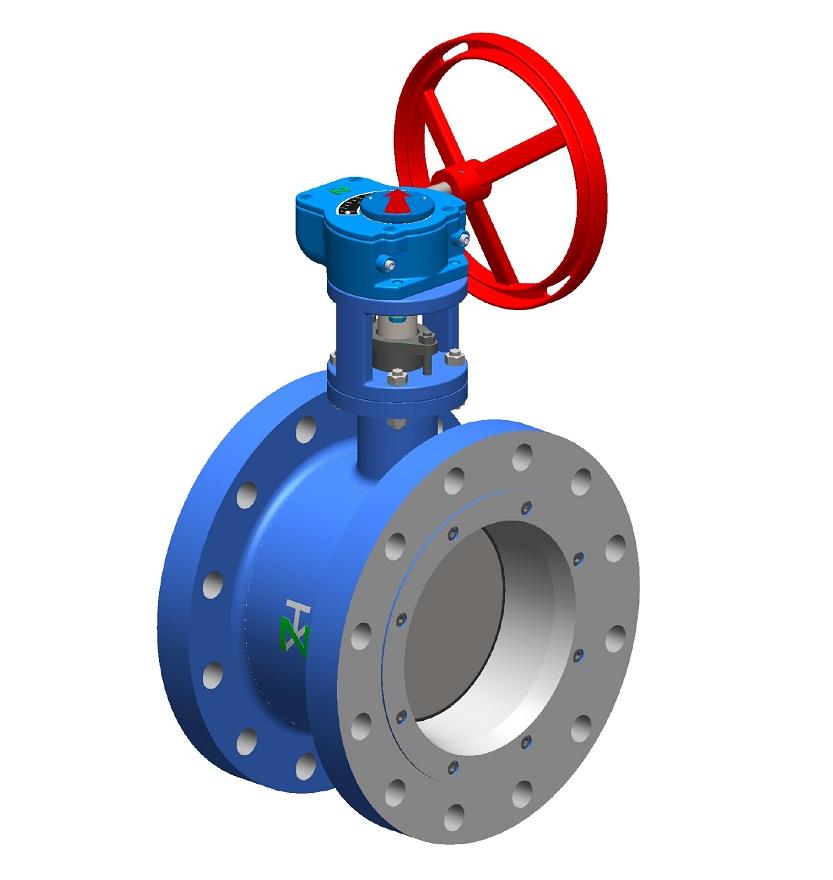

Fig 585 - Válvula borboleta flangeada para alta pressão com anel de elastômero - classe 300

Válvulas borboleta, para montagem entre flanges ASME/ANSI-300 ou DIN-PN16
Velocidade de fluxo admissível (válvula totalmente aberta)
Líquidos: 4 metros por segundo.
Gases: 30 a 60 metros por segundo.
Construção conforme ASME B16.34
Face a face pelo padrão API-609 – (Double Flanged C - Short Pattern)
Opções de vedação padrão em NBR, EPDM e silicone (outras borrachas sob consulta) – nota *
Opções de atuação manual, redutor, pneumático e eletromecânico.
Pressão de prova:
Conforme API-598
Pressão de serviço:
Água, 38°C, 20 Bar (300 lbf/pol²)

Nota: temperatura de serviço limitada pelo elastômero selecionado.
