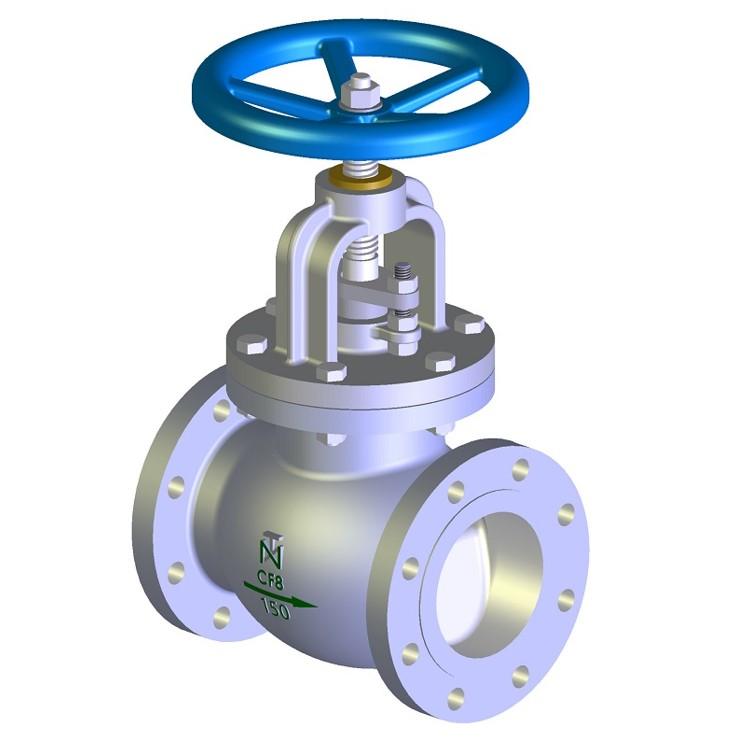

Fig 654 - Válvula Globo Aço Inox classe 150 flange ANSI

Válvulas globo, de aço inoxidável, com flanges, tampa flangeada, com haste externa e jugo.
Recomendadas para ácidos, produtos corrosivos, alimentícios e outros fluidos compatíveis com o aço inoxidável.
Corpo, castelo, disco e preme gaxeta: Aço inoxidável fundido ASTM-A351(CF8) ou ASTM-A351(CF8M)
Haste: Aço inoxidável AISI-304 ou AISI-316
Gaxeta: PTFE
Disco: Aço Inoxidável fundido ASTM-A351(CF8) ou ASTM-A351(CF8M)
Sede: Aço Inoxidável fundido ASTM-A351(CF8) ou ASTM-A351(CF8M)
Dimensões face a face: ANSI-B.16.10.
Dimensões dos flanges: ANSI-B.16.5, classe 150 (faceamento com ressalto).
Dimensões face a face pelo padrão ANSI-B16.10.
Flanges pelo padrão ANSI-B16.5, classe 150, faceamento com ressalto.
Pressão de prova:
- Estanqueidade 21,0 bar (305 lbf/pol2)
- Corpo 29,3 bar (425 lbf/pol2).

Pressão de Serviço

Vapor a 300oC Água, óleo ou gás,

10,2 bar (148 lbf/pol2)

sem golpes, a 38oC

19,0 bar (275 lbf/pol2)
