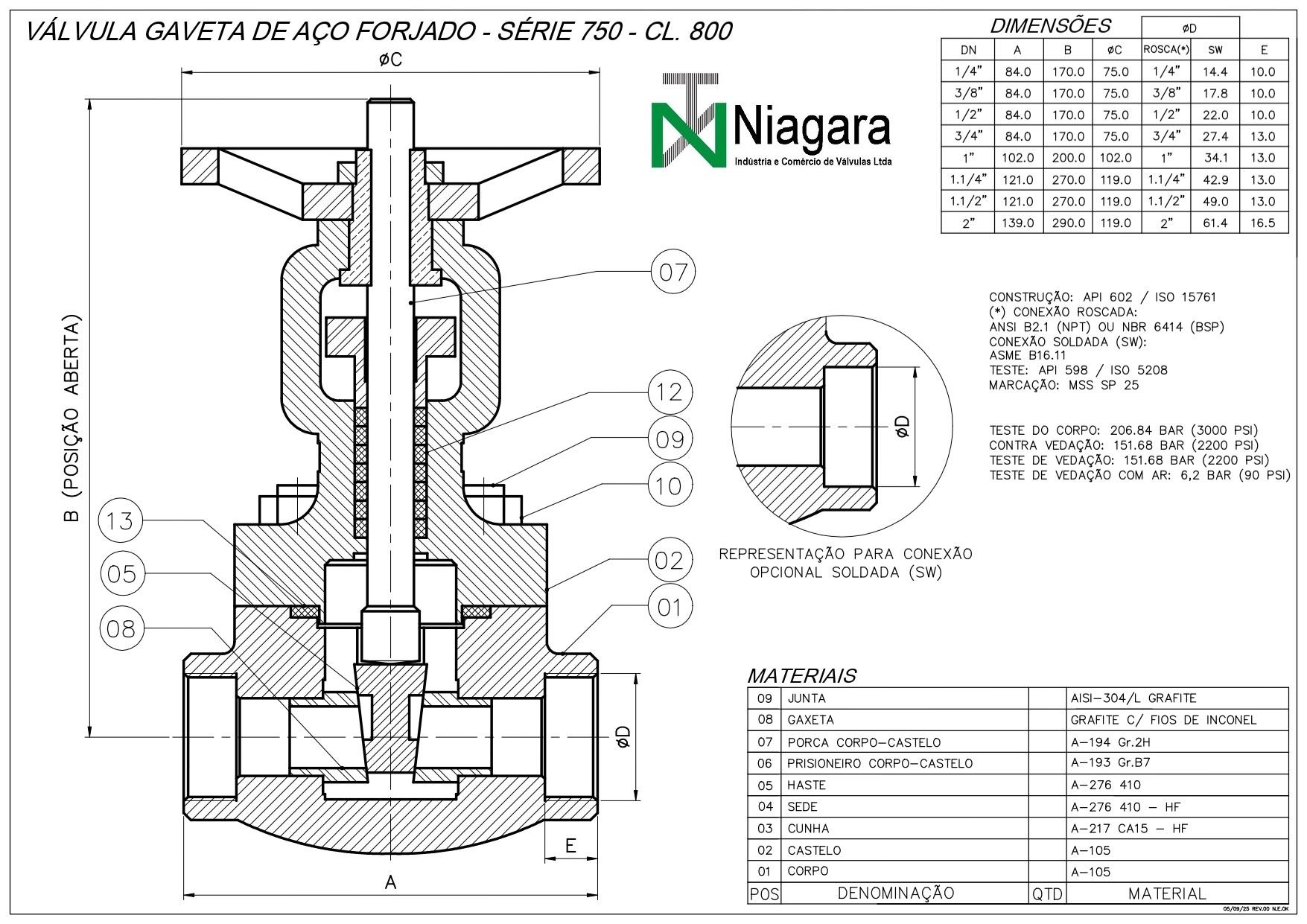

Fig 750 - Válvula Gaveta Aço Forjado classe 800

Válvula Gaveta de Aço Carbono Forjado, Classe 800, Castelo aparafusada, Haste ascendente externa e jugo, material e construção de conformidade com as especificações NBR-13182 e API-602 e BS 5352.
Corpo, Tampa, preme-gaxeta: Aço Carbono Forjado ASTM-A.105,
Haste: Aço Inoxidável AISI-410,
Cunha: Aço Inoxidável AISI-410,
Anéis: Aço Inoxidável AISI-410,
Junta do Corpo: Espirotálica em Aço Inoxidável AISI-304 com núcleo de grafite flexível,
Gaxeta: Grafite flexível.
Extremidades: Roscado conforme ANSI-B2.1 (NPT) / ABNT-NBR-6414 (BS.21 BSP) Encaixe tipo soquete para solda conforme ANSI B16.11 (SW)
Execuções especiais:
I - Internos em aço inoxidável tipo 304.
L - Internos em aço inoxidável tipo 316.
XU-Vedação de aço inoxidável tipo 410 contra sedes revestidas de "stellite". UU-Vedação de aço inoxidável tipo 410 contra sedes/cunha revestidas de "stellite".

Pressão de Serviço

Vapor, água, óleo ou gás, sem golpes - -29+ 38oC (-20+ 100oF)

136 bar (1934 lbf/pol2)

Vapor, água, óleo ou gás, sem golpes - +149oC (+ 300oF)

121 bar (1722 lbf/pol2)

Vapor, água, óleo ou gás, sem golpes - +455oC (+ 850oF)

49 bar ( 697 lbf/pol2)

Vapor, água, óleo ou gás, sem golpes +482oC (+ 900oF)

32 bar ( 455 lbf/pol2)

Vapor, água, óleo ou gás, sem golpes +538oC (+1000oF)

10 bar ( 142 lbf/pol2)
