Fig 276 - Válvula gaveta WCB classe 150 API 600 - Haste ascendente

Veja abaixo imagens e detalhes do produto selecionado

Fig 276 - Válvula gaveta WCB classe 150 API 600 - Haste ascendente

Imagens Ilustrativas

  • Imagem Principal de Fig 276 - Válvula gaveta WCB classe 150 API 600 - Haste ascendente

Imagens Ilustrativas

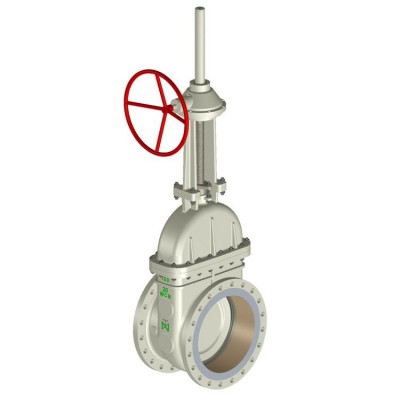

  • Imagem 1 de Fig 276 - Válvula gaveta WCB classe 150 API 600 - Haste ascendente

Fig 276 - Válvula gaveta WCB classe 150 API 600 - Haste ascendente

  • Válvula de gaveta, de aço carbono fundido, com flanges, componentes internos de aço inoxidável, aprovadas para serviço em refinarias de petróleo.
  • Conexão, da haste com a cunha, do tipo "T".
  • Haste ascendente externa, com rosca trapezoidal (ACME).
  • Anéis de vedação roscados ou soldados no corpo.
  • Cunha com guias laterais, proporciona melhor assentamento e desempenho de abertura e fechamento.
  • Reengaxetáveis sob pressão, quando totalmente abertas.
  • Material e construção de conformidade com as especificações ABNT-NBR 12558 - Classe 150 e API-600.
  • Dimensões face a face pelo padrão ANSI-B16.10

Pressão de Serviço

Vapor a 300oC

10,3 bar (150 lbf/pol2)

Água, óleo ou gás, sem golpes, a 38oC

19,6 bar (285 lbf/pol2)
