Fig 12 - Válvula globo bronze classe 200 com rosca fecho conico de bronze

Veja abaixo imagens e detalhes do produto selecionado

Fig 12 - Válvula globo bronze classe 200 com rosca fecho conico de bronze

Imagens Ilustrativas

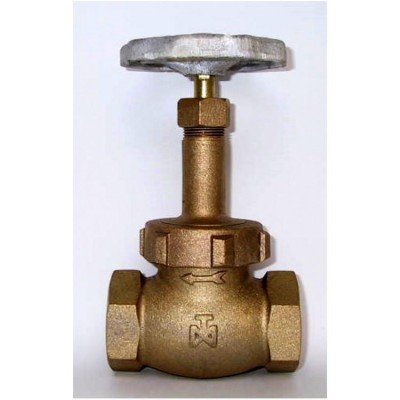

  • Imagem Principal de Fig 12 - Válvula globo bronze classe 200 com rosca fecho conico de bronze

Imagens Ilustrativas

  • Imagem 1 de Fig 12 - Válvula globo bronze classe 200 com rosca fecho conico de bronze

Fig 12 - Válvula globo bronze classe 200 com rosca fecho conico de bronze

  • Válvulas globo de bronze, com rosca:
    FIG. 12 - Fecho cônico, de bronze.
    FIG. 12-T - Disco de vedação , plano de PTFE.
  • Castelo de união cônica, sem junta.
  • Assento integral com o corpo.
  • Reengaxetáveis sob pressão, quando totalmente abertas.
  • Dimensões pelo padrão MSS-SP-80 e ABNT-NBR-8466.
  • Rosca ABNT-NBR-6414 (BS.21=BSPT) ou ANSI-B2.1 (NPT).
  • Pressão de prova:
    Estanqueidade 27,6 bar (400 lbf/pol2).
    Corpo 41,4 bar (600 lbf/pol2)

As válvulas com disco de PTFE são recomendadas para vapor saturado até 10,3 bar (150 lbf/pol2).

Pressão de Serviço

Vapor, até 232oC *

13,8 bar (200 lbf/pol2)

WOG - Água, óleo ou gás, sem golpes, a 65oC

27,6 bar (400 lbf/pol2)
