Niagara - Indústria e Comércio de Válvulas

Fig 152 - VRP indicada para prédio / condomínio

Veja abaixo imagens e detalhes do produto selecionado

Fig 152 - VRP indicada para prédio / condomínio

Imagens Ilustrativas

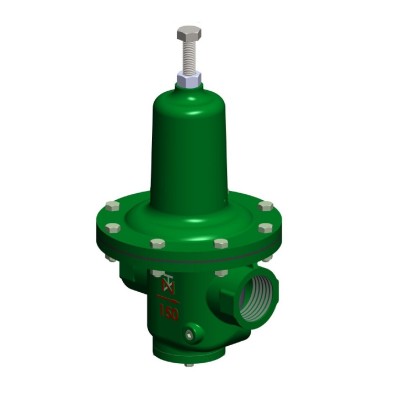

  • Imagem Principal de Fig 152 - VRP indicada para prédio / condomínio

Imagens Ilustrativas

  • Imagem 1 de Fig 152 - VRP indicada para prédio / condomínio
  • Imagem 2 de Fig 152 - VRP indicada para prédio / condomínio

Fig 152 - VRP indicada para prédio / condomínio

INDICAÇÕES: Água, óleo, ar ou gás, com picos de até 90ºC (194ºF).

INSTALAÇÃO E MANUTENÇÃO:  consulte o manual nesta página e caso tenha qualquer dúvida, solicitar auxílio ao nosso Departamento de Vendas.

Extremidade roscado NPT/BSP ou flangeada

OBSERVAÇÃO: A pedido, o tamanho de 3" pode ser fornecido com flanges, pela padrão ANSI-150 ou DIN-ND.10.

FUNCIONAMENTO:

  1. Pressionada pelo parafuso de regulação a mola age sobre o diafragma, mantendo aberta a passagem pela válvula.
  2. Quando a pressão de saída, sob o diafragma, atinge o valor determinado pelo ajuste, supera a tensão da mola e a válvula se fecha. Caindo a pressão, a válvula abre-se novamente, repetindo-se automaticamente a operação.

IMPORTANTE: De conformidade com a pressão de saída desejada, a válvula é equipada com uma das seguintes molas:

0,34 a 1,03 bar - (5 a 15 lbf/pol2)

0,70 a 2,10 bar - (10 a 30 lbf/pol2)

1,03 a 4,10 bar - (15 a 60 lbf/pol2)

1,40 a 6,20 bar - (20 a 90 lbf/pol2)

A pressão de serviço vem marcada em etiqueta metálica, fixada à válvula.

Rosca ABNT-NBR-6414 (BS.21 = BSPT) ou ANSI-B2.1 (NPT).

Pressão de Serviço

Entrada

Corpo de ferro     até 10,30 bar (150 lbf/pol2)

Corpo de bronze  até13,86 bar (200 lbf/pol2)

Saída regulável de 0,34 bar ( 5 lbf/pol2) a 6,20 bar (90 lbf/pol2)

Diferença mínima de pressão -0,48 bar ( 10 lbf/pol2)
