Fig 202 - Válvula angular bronze classe 150 rosqueada BSP/NPT ou flangeada

Veja abaixo imagens e detalhes do produto selecionado

Fig 202 - Válvula angular bronze classe 150 rosqueada BSP/NPT ou flangeada

Imagens Ilustrativas

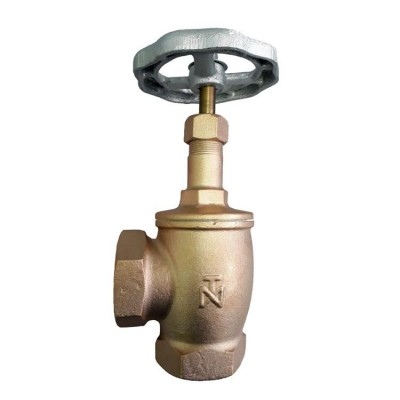

  • Imagem Principal de Fig 202 - Válvula angular bronze classe 150 rosqueada BSP/NPT ou flangeada

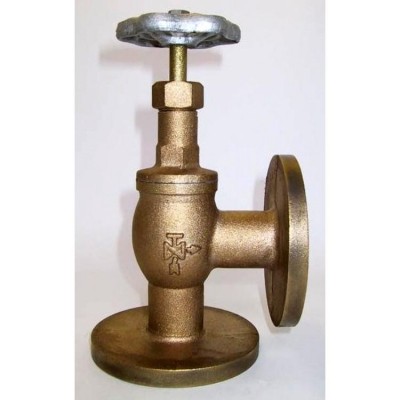

  • Imagem 1 de Fig 202 - Válvula angular bronze classe 150 rosqueada BSP/NPT ou flangeada

Imagens Ilustrativas

  • Imagem 1 de Fig 202 - Válvula angular bronze classe 150 rosqueada BSP/NPT ou flangeada

Fig 202 - Válvula angular bronze classe 150 rosqueada BSP/NPT ou flangeada

  • Válvulas angulares de bronze com rosca
  • Castelo roscado no corpo, com junta
  • Dimensões pelo padrão MSS-SP80
  • As opções de fornecimento para figura 200 são:
    • Figura 202C – Com fecho cônico de Bronze;
    • Figura 202CR – Com fecho cônico de Bronze e dispositivo de retenção;
    • Figura 202T – Com disco de PTFE;
    • Figura 202TR – Com disco de PTFE e dispositivo de retenção;
    • Figura 202FL - Com flanges padrão ANSI-B16.24 Classe 150. A pedido, padrão DIN-ND10

Pressão de Serviço

Vapor, até 208oC

10,3 bar (150 lbf/pol2)

Agua, óleo ou líquidos não corrosivos, sem golpes, a 65oC

20,7 bar (300 lbf/pol2)
