Fig 211 - Válvula gaveta bronze classe 150 flange ANSI ou DIN - haste não ascendente

Veja abaixo imagens e detalhes do produto selecionado

Fig 211 - Válvula gaveta bronze classe 150 flange ANSI ou DIN - haste não ascendente

Imagens Ilustrativas

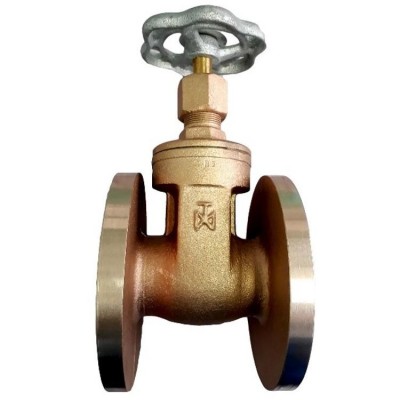

  • Imagem Principal de Fig 211 - Válvula gaveta bronze classe 150 flange ANSI ou DIN - haste não ascendente

Imagens Ilustrativas

  • Imagem 1 de Fig 211 - Válvula gaveta bronze classe 150 flange ANSI ou DIN - haste não ascendente

Fig 211 - Válvula gaveta bronze classe 150 flange ANSI ou DIN - haste não ascendente

  • Válvulas de gaveta, de bronze, com flanges.
  • Múltiplas aplicações - instalações hidráulicas, indústrias químicas, construção naval.
  • Servem para água, óleo, gases, vapor saturado, salmoura, vácuo etc.
  • Castelo roscado no corpo, com junta.
  • Cunha inteiriça.
  • Haste não ascendente.
  • Dimensões pelo padrão MSS-SP-80.
  • Flanges pelo padrão ANSI-B16.24 - Classe 150 e DIN-ND.10.
  • Pressão de prova:
    Estanqueidade 20,7 bar (300 lbf/pol2).
    Corpo 31,0 bar (450 lbf/pol2).
  • Teste especial de vedação - 6,9 bar (100 lbf/pol2) de ar comprimido, sob água, quando solicitado.

Pressão de Serviço

Vapor, até 208oC

10,3 bar (150 lbf/pol2)

WOG Água, óleo ou gás, sem golpes, a 65oC

15,5 bar (225 lbf/pol2)
