Fig 256 - Válvula globo classe 150 flangeada ANSI ou DIN fecho cônico de bronze

Veja abaixo imagens e detalhes do produto selecionado

Fig 256 - Válvula globo classe 150 flangeada ANSI ou DIN fecho cônico de bronze

Imagens Ilustrativas

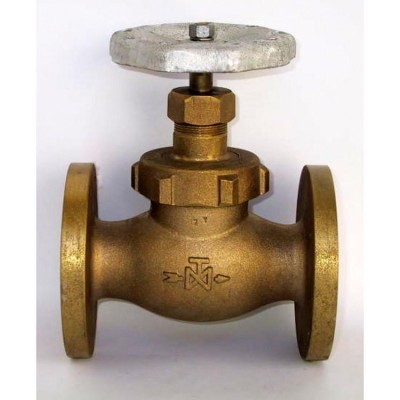

  • Imagem Principal de Fig 256 - Válvula globo classe 150 flangeada ANSI ou DIN fecho cônico de bronze

Imagens Ilustrativas

    Ainda não há desenho dimensional cadastrado

Fig 256 - Válvula globo classe 150 flangeada ANSI ou DIN fecho cônico de bronze

  • Válvulas globo de bronze, com flanges:
    FIG. 256 - Fecho cônico de bronze.
    FIG. 256-R - Fecho cônico, com dispositivo de retenção.
  • Para uso geral na indústria, com vapor saturado, ar comprimido, água, óleo ou gás.
  • Para ar comprimido ou gás recomendamos as válvulas com disco 256-T.
  • Desenho especial para serviço naval.
  • Castelo com porca de união e junta.
  • Assento integral com o corpo.
  • O disco tem movimento giratório e oscilante sobre a haste, para permitir melhor assentamento.
  • Reengaxetáveis sob pressão, quando totalmente abertas.
  • Dimensões pelo padrão MSS-SP-80 e ABNT-NBR-8466.
  • Flanges pelo padrão ANSI-B16.24 - classe 150.
  • A pedido, com flanges pelo padrão DIN-ND.10.
  • Pressão de prova:
    Estanqueidade 20,7 bar (300 lbf/pol2).
    Corpo 31,0 bar (450 lbf/pol2)
  • Teste especial de vedação - 6,9 bar (100 lbf/pol2) de ar comprimido, sob água, quando solicitado.

Pressão de Serviço

Vapor, até 208oC

10,3 bar (150 lbf/pol2)

WOG Água, óleo ou gás, sem golpes, a 65oC

15,5 bar (225 lbf/pol2)
