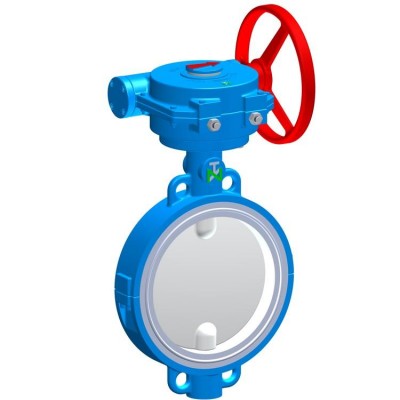

Fig 544 - Válvula borboleta tipo wafer com disco de inox revestido de PTFE
Válvulas borboleta, tipo "Wafer", para montagem entre flanges ABNT-PB-15, ANSI-B16 5, classe 150 ou DIN-ND.10. Na falta de indicação, o fornecimento normal é para montagem entre flanges ANSI-B16.5, classe 150.
Assento de PTFE sobre base resiliente de EPDM.
Série 544-ALQUÍMICA, disco de aço inoxidável revestido de FEP (PTFE injetado), fornecidas nos tamanhos DN 80 (3") até DN 300 (12").
Série 545-QUÍMICA, disco de aço inoxidável polido, fornecidas nos tamanhos DN 80 (3") até DN 500 (20").
Sob consulta, estas válvulas podem ser fornecidas com corpo tipo "Lug", respectivamente referências 564 e 565.
Aplicação em bloqueio e regulação de líquidos, gases, vapores, pulverizados, granulados e pastosos altamente corrosivos. Especialmente indicadas para a indústria química, alimentícia e farmacêutica.
Disco eixo monobloco de aço inoxidável
Corpo com guias para facilitar a instalação.
Acionamento manual, pneumático, eletromecânico ou hidráulico.
