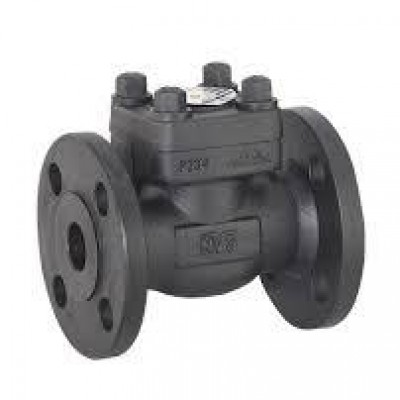

Fig. 755FL classe 150 - Valvula Retenção tipo pistão em aço carbono forjado com flanges
Veja abaixo imagens e detalhes do produto selecionado
Imagens Ilustrativas
Imagens Ilustrativas
Ainda não há desenho dimensional cadastrado
Fig. 755FL classe 150 - Valvula Retenção tipo pistão em aço carbono forjado com flanges
Válvula de Retenção de Aço Carbono Forjado, Classe 800lbs, tipo Pistão, tampa aparafusada, construção conforme API 602 e BS 5352.
Corpo e tampa: Aço Carbono Forjado ASTM-A.105.
Disco e anel: Aço Inoxidável AISI 410.
Junta do Corpo: Espirotálica em Aço Inoxidável AISI-304 com núcleo de Grafite Flexível.
Dimensões dos flanges: padrão ANSI-B16.5 - classe 150
Dimensões do Face à Face: ANSI-B16.10
Condições de Serviço: Vapor a 300º C: 10,3 bar ( 150 lbf/pol2 ). Água, Óleo ou Gás sem golpes, a 38º C: .. 19,6 bar ( 285 lbf/pol2 ).
Execuções especiais:
I - Internos em aço inoxidável tipo 304.
L - Internos em aço inoxidável tipo 316.
