Fig 9 - Válvula globo bronze classe 200 com rosca - anel e disco em aço inox

Veja abaixo imagens e detalhes do produto selecionado

Fig 9 - Válvula globo bronze classe 200 com rosca - anel e disco em aço inox

Imagens Ilustrativas

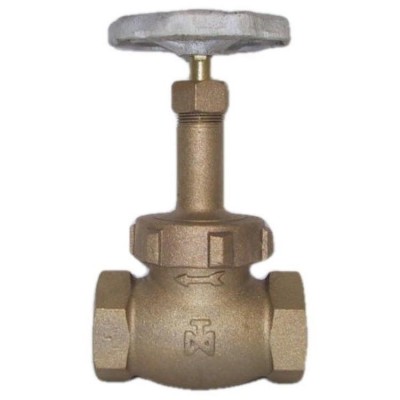

  • Imagem Principal de Fig 9 - Válvula globo bronze classe 200 com rosca - anel e disco em aço inox

Imagens Ilustrativas

    Ainda não há desenho dimensional cadastrado

Fig 9 - Válvula globo bronze classe 200 com rosca - anel e disco em aço inox

  • Válvulas globo de bronze, com rosca, com anel e disco de aço inoxidável.
  • Castelo de união cônica, sem junta.
  • Fecho cônico - tipo plug até 1" e semiplug nas maiores.
  • Anel roscado no corpo, substituível.
  • Reengaxetáveis sob pressão, quando totalmente abertas.
  • Dimensões pelo padrão MSS-SP-80 e ABNT-NBR-8466.
  • Rosca ABNT-NBR-6414 (BS.21 = BSPT) ou ANSI-B2.1 (NPT).
  • Pressão de prova:
    Estanqueidade 27,6 bar (400 lbf/pol2).
    Corpo 41,4 bar (600 lbf/pol2)
  • Teste especial de vedação - 6,9 bar (100 lbf/pol2) ar comprimido, sob água, quando solicitado.

Pressão de Serviço

Vapor, até 232oC *

13,8 bar (200 lbf/pol2)

WOG - Água, óleo ou gás, sem golpes, a 65oC

27,6 bar (400 lbf/pol2)
