Fig 260 - Válvula globo ferro fundido classe 125 flange ANSI - haste ascendente

Veja abaixo imagens e detalhes do produto selecionado

Fig 260 - Válvula globo ferro fundido classe 125 flange ANSI - haste ascendente

Imagens Ilustrativas

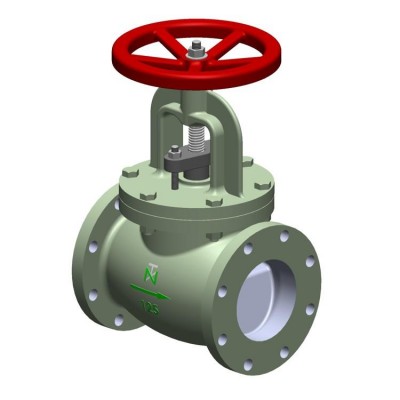

  • Imagem Principal de Fig 260 - Válvula globo ferro fundido classe 125 flange ANSI - haste ascendente

Imagens Ilustrativas

  • Imagem 1 de Fig 260 - Válvula globo ferro fundido classe 125 flange ANSI - haste ascendente

Fig 260 - Válvula globo ferro fundido classe 125 flange ANSI - haste ascendente

  • Válvulas globo, de ferro fundido, com flanges:
    FIG.260 - Disco e anel paralelos, com superfície de assentamento de aço inoxidável.
    FIG.260-N - Próprias para serviço naval, com anel e disco de bronze, fecho cônico e haste de latão.
  • Recomendadas especialmente para vapor saturado, sendo próprias, também, para ar comprimido, água, óleo ou gás.
  • Castelo parafusado, com jugo.
  • Haste ascendente externa.
  • Reengaxetáveis sob pressão, quando totalmente abertas.
  • Dimensões face a face pelo padrão ANSI-B16.10.
  • Dimensões dos flanges pelo padrão ANSI-B16.1 - Classe 125 (faceamento plano).
  • Pressão de prova:
    Estanqueidade 13,8 bar (200 lbf/pol2).
    Corpo 20,7 bar (300 lbf/pol2).

Pressão de Serviço

Vapor saturado

8,6 bar (125 lbf/pol2)

WOG Água, óleo ou gás, sem golpes, a 66oC

13,8 bar (200 lbf/pol2)
