Fig 271 - Válvula gaveta bronze classe 150 com rosca - haste não ascendente

Veja abaixo imagens e detalhes do produto selecionado

Fig 271 - Válvula gaveta bronze classe 150 com rosca - haste não ascendente

Imagens Ilustrativas

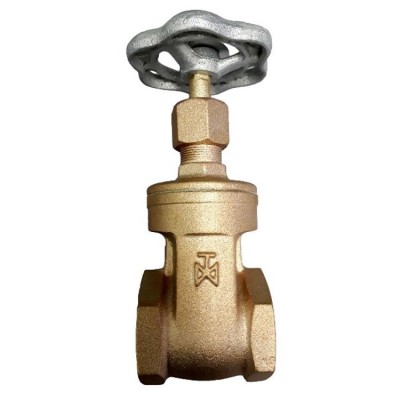

  • Imagem Principal de Fig 271 - Válvula gaveta bronze classe 150 com rosca - haste não ascendente

Imagens Ilustrativas

    Ainda não há desenho dimensional cadastrado

Fig 271 - Válvula gaveta bronze classe 150 com rosca - haste não ascendente

  • Válvulas de gaveta, de bronze, com rosca.
  • Para uso geral em instalações de água, óleo ou gases.
  • Cunha inteiriça, com guias laterais.
  • Assentos integrais torneados no corpo.
  • Haste não ascendente.
  • Dimensões pelo padrão MSS-SP-80.
  • Rosca ABNT-NBR-6414 (BS.21 = BSPT) ou ANSI-B2.1 (NPT).
  • Teste especial de vedação - 6,9bar (100 lbf/pol2) de ar comprimido, sob água, quando solicitado.
  • Pressão de prova:
    Estanqueidade 20,7 bar (300 lbf/pol2).
    Corpo 31,0 bar (450 lbf/pol2).

Pressão de Serviço

Vapor, até 208oC

10,3 bar (150 lbf/pol2)

WOG Água, óleo ou gás, sem golpes, a 65oC

20,7 bar (300 lbf/pol2)
