Fig 272 - Válvula gaveta Ferro Fundido Classe ANSI 125 - Haste não ascendente

Veja abaixo imagens e detalhes do produto selecionado

Fig 272 - Válvula gaveta Ferro Fundido Classe ANSI 125 - Haste não ascendente

Imagens Ilustrativas

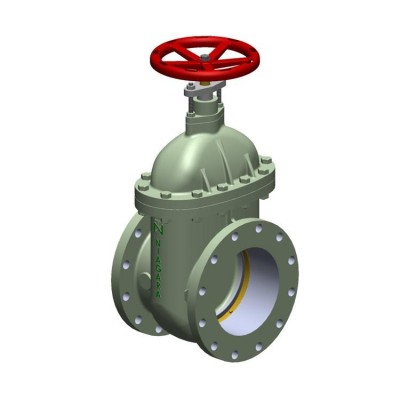

  • Imagem Principal de Fig 272 - Válvula gaveta Ferro Fundido Classe ANSI 125 - Haste não ascendente

Imagens Ilustrativas

  • Imagem 1 de Fig 272 - Válvula gaveta Ferro Fundido Classe ANSI 125 - Haste não ascendente

Fig 272 - Válvula gaveta Ferro Fundido Classe ANSI 125 - Haste não ascendente

  • Válvulas de gaveta, de ferro fundido, com flanges, cunha inteiriça e haste interna não ascendente.
  • Anéis roscados no corpo.
  • Dimensões face a face pelo padrão ANSI-B16.10.
    Dimensões dos flanges pelo padrão ANSI-B16.1 - Classe 125 ( Faceamento plano).
  • Execuções especiais:
    272-F - Inteiramente de ferro fundido.
    272-X - Com anéis e haste de aço inoxidável e cunha WCB com depósito de solda AISI 410.
    272-IA- Com indicador de abertura.
  • Pressão de prova:
    Estanqueidade 13,8 bar (200 lbf/pol2).
    Corpo 20,7 bar (300 lbf/pol2).

Pressão de Serviço

Vapor, até 232oC

8,6 bar (125 lbf/pol2)

Água, óleo ou gás, sem golpes, a 66oC

13,8 bar (200 lbf/pol2)
